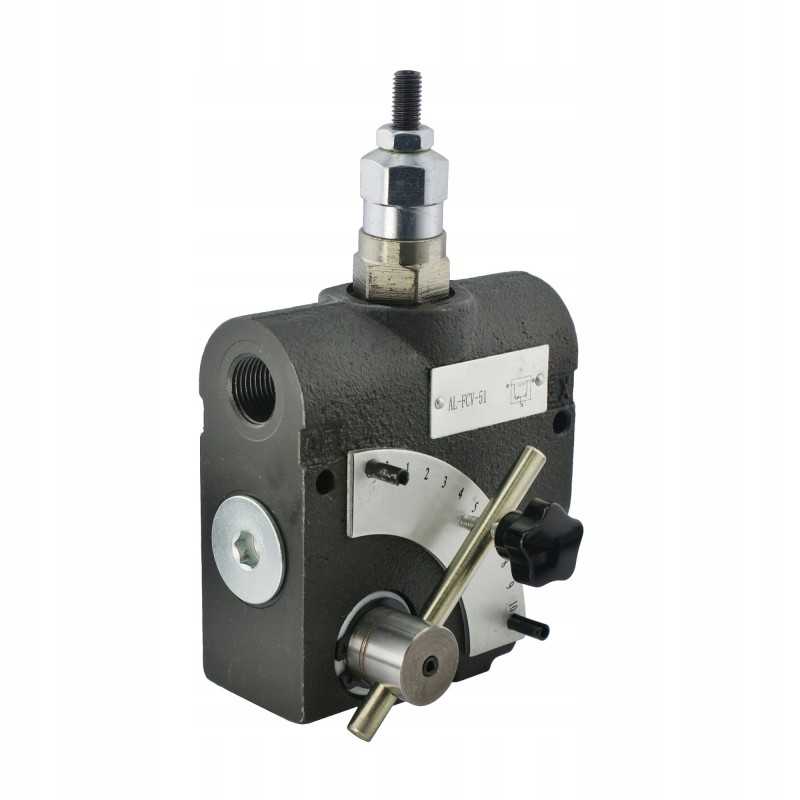

Hidraulinis vožtuvas, alyvos srauto daliklis, 115l

Kodas 15013121632076

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIO VOŽTUVO SRAUTŲ SKIRTINIMO SRAUTO REGULIAVIMAS 115L/min SU SKALTELIU IR APSAUGINIU VOŽTUVUGamyba:

Originalinis Hydrolider prekės ženklo produktas, simbolis: 1.35.10.216

Taikymas:

plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Veikimo principas:

Reguliatorius padalija pagrindinį alyvos srautą iš siurblio į du nepriklausomus srautai, galintys maitinti dvi nepriklausomas hidraulines sistemas. Tai leidžia nustatyti konkretų srautą pirmame pagrindiniame imtuve, alyvos perteklius nuleidžiamas į antrąjį imtuvą. Keičiant siurblio galingumą, pagrindinis imtuvas visada gauna vienodą alyvos kiekį, srautas kinta tik ant antrojo imtuvo.

Idealiai tinka traktoriams ir kitoms mašinoms, kur vienas siurblys maitina vairo sistemą (orbitrol ) ir pagrindinė hidraulika (krautuvo vedimas). Tada orbitrolyje nustatomas pastovus srautas, o likusi alyvos dalis bus maitinama krautuvo hidraulika. Į krautuvą tiekiamos alyvos kiekis priklauso nuo siurblio galios konkrečiu momentu. Į orbitrolį tiekiamas alyvos kiekis visada yra pastovus, o tai užtikrina sklandų ir efektyvų mašinos darbą.

Prijungimas ir reguliavimas:

Ventuvas reguliuojamas svirtimi, o nustatymai gali būti apsaugoti naudojant rankenėlę. Turi reguliuojamą perpildymo vožtuvą ir skalę, kurios dėka galime valdyti nustatymus.

Prijunkite IN prie tiekimo linijos ir CF prie prioritetinio imtuvo arba prie hidraulinės sistemos linijos, kur reikalingas srauto reguliavimas. Prijunkite EX prie antrojo imtuvo.

Slėgio kompensavimas:

Reguliatorius turi kompensaciją, t. y. už vožtuvo nesumažėja alyvos slėgis. Dėl to po reguliavimo variklis išlaiko beveik pradinį sukimo momentą. Įprasti droselio vožtuvai, kai naudojami su varikliais, kaitina alyvą, jie taip pat neturi kompensacijos, vadinasi, sureguliavus variklio sūkius, variklis taip pat praranda galią.

Reguliatoriaus panaudojimo traktoriaus hidraulikoje pavyzdys (nuotrauka):

< p/>Techniniai duomenys:

Maksimalus sugerties pajėgumas: 115 l/min

Srauto reguliavimo diapazonas prioritetiniame kanale: 0,5-100L/min< p>

Kiauryžių hidraulinių jungčių skaičius korpuse: 3

Vidiniai sriegiai korpuse: 3/4'' [BSP]

Korpuso medžiaga: ketus< p>

Maksimalus leistinas slėgis: 210 barų< p>

Perpildymo vožtuvo reguliavimo diapazonas: 50 - 210 bar

Gamyklinis perpildymo vožtuvo nustatymas: 100 barų

Svoris: 3,7 kg

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Alyvos tipas: hidraulinė alyva mineralinės alyvos pagrindu

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15013121632076

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A.1.35.10.216
Produkto svoris su vienetine pakuote: 2 kg

Specifinė nuoroda

MPN: A.1.35.10.216
