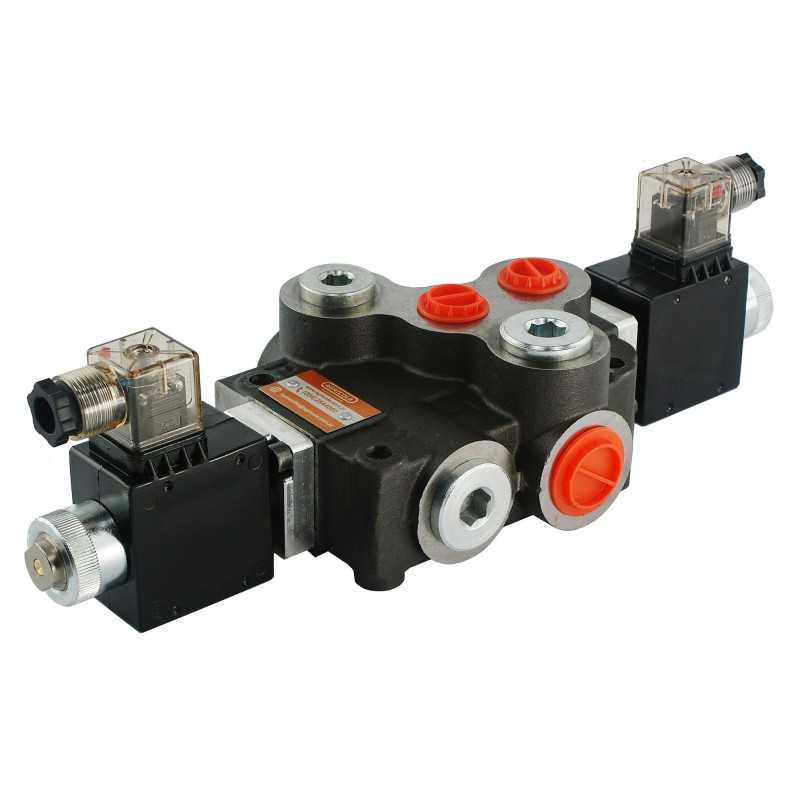

Platintojas hydr z80 a1 12v badestnost

Kodas 15013290189282

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

VIENOS SEKCIJOS HIDRAULINIS SKIRSTYTUVAS Z80, ELEKTROS VALDYMAS 12VPGamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: Z80 A ES3 12VDC G, simbolis: 1.10.50.010.1

Taikymas

< p/>Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

Komplektą sudaro: elektros kištukų komplektas.

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: dvigubo veikimo pavara.

Galimybė nuosekliojo prijungimo prie esamos sistemos (reikalinga slėgio įvorė).< p>

Valdymas:

Trijų padėčių slankiklis (1 - 0 - 2), spyruoklinis, t. y. grįžta į neutralioje padėtyje, atjungus maitinimą. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) išsikiša pavaros stūmoklio strypas.

2 padėtis veikia (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema :

Srovė:

Maitinimo nuolatinė srovė (DC) ) 12V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę patenka srovė.

Prijungimas:

Maitinimas iš siurblio (P): vidinis sriegis BSP 1/2''

Grįžti į baką (T): BSP 3/4 '' vidinis sriegis

Išėjimas į sekcijas (A, B): BSP 1/2 vidinis sriegis ''

Serijos jungtis (N): BSP 3/4 vidinis sriegis“

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

< p/>Perpildymo vožtuvas gamykloje nustatytas į 180 Bar ± 30 Bar.

Rekomenduojame patikrinti ir nustatyti tinkamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, visiškai pakeisti iki 30Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013290189282

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.50.010.1
Produkto svoris su vienetine pakuote: 2.5 kg

Specifinė nuoroda

MPN: A1.10.50.010.1
