Platintojas q45 f1s n 3x103 a1 d41 12v f3d galtech

Kodas 15012771949653

Prekės ženklas Galtech

Aprašymas
Prekė detaliau

Aprašymas

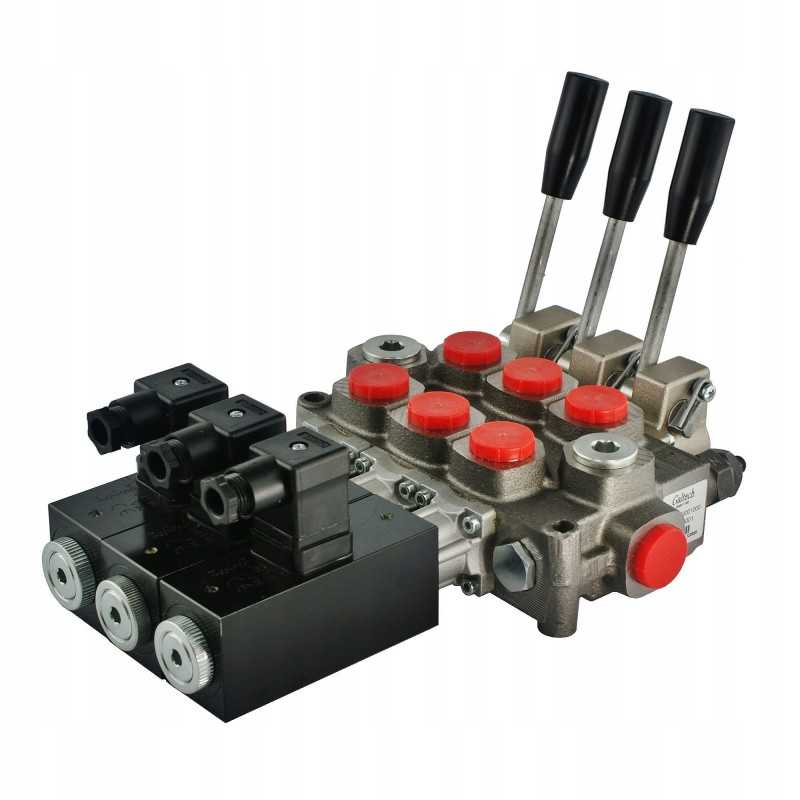

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS Q45, ELEKTROS VALDYMAS 12V ARBA SVIRTAIS Gamyba:

Originalinis „Galtech“ prekės ženklo produktas, gamintojo simbolis: 1.11.60.030

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai. , HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įtaisai.

Idealiai tinka mašinoms ir transporto priemonėms, kuriose reikalinga galimybė valdyti skirstytuvą iš dviejų vietų, pvz., elektra iš kabina ir svirtys stovint tiesiai prie skirstytuvo, pvz., HDS ir kranuose.

Techniniai duomenys:

Elektros kištukai ir svirtys pridedami.

Rekomenduojama. alyvos srautas sistemoje: 0 - 60 l /min.

Valdymo pavyzdys: trys dvipusio veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėginė įvorė).

Valdymas:

Visi slankikliai yra trijų padėčių (1 - 0 - 2), spyruokliniai, t. y. atjungus maitinimą, jie patys grįžta į neutralią padėtį. arba atleidžiant svirtį. Kai slankikliai yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) išsikiša pavaros stūmoklio strypas.

2 padėtis veikia (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema :

Srovė:

Maitinimo nuolatinė srovė (DC) ) 12V

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2) : BSP 1/2'' vidinis sriegis

Sekcijos (A, B): BSP 1/2 colio vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 barų

< p/>Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 barais

Alyvos tipai rekomenduoja AGRICOLA:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas :

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojamas alyvos filtravimas ties lygiu 10–15 µ

Prekė detaliau

Prekės ženklas Galtech

Kodas 15012771949653

Būklė Nauja

Charakteristikos

Gamintojas: Galtech
Detalės numeris: A1.11.60.030
Produkto svoris su vienetine pakuote: 2.5 kg

Specifinė nuoroda

MPN: A1.11.60.030
