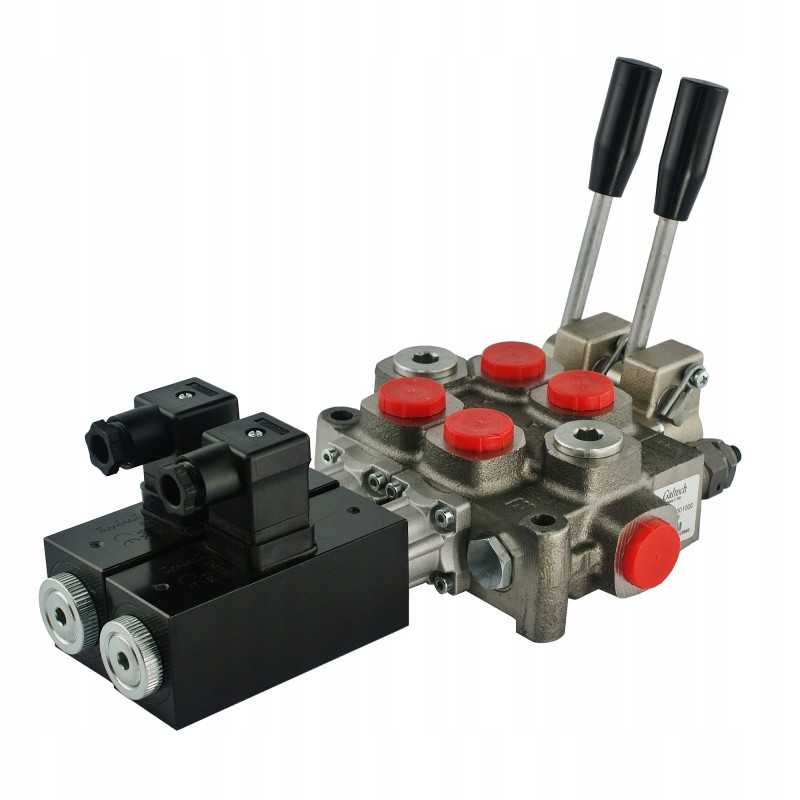

Platintojas q45 f1s n 2x103 a1 d41 12v f3d galtech

Kodas 15012771954635

Prekės ženklas Galtech

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS Q45, ELEKTRIKAI VALDYMAS 12V ARBA SVIRTAISGamyba:

Originalus „Galtech“ prekės ženklo produktas, gamintojo simbolis: 1.11.60.020

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai , šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Idealiai tinka mašinoms ir transporto priemonėms, kuriose reikia turėti galimybę valdyti skirstytuvą iš dviejų vietų, pvz., elektra iš kabinos ir svirtis stovint tiesiai prie skirstytuvo, pvz., HDS ir kranuose.

Techniniai duomenys:

Elektros kištukai ir svirtys pridedami.

Rekomenduojama alyva. debitas sistemoje: 0 - 60 l /min.

Valdymo pavyzdys: dvi dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).< p>

Valdymas:

Abu slankikliai turi tris padėtis (1 - 0 - 2), spyruoklinius, t. y. atjungus maitinimą arba atleidus, jie patys grįžta į neutralią padėtį. svirtis. Kai slankikliai yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) išsikiša pavaros stūmoklio strypas.

2 padėtis veikia (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema :

Srovė:

Maitinimo nuolatinė srovė (DC) ) 12V

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2) : BSP 1/2'' vidinis sriegis

Sekcijos (A, B): BSP 1/2 colio vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 barų

< p/>Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 barais

Alyvos tipai rekomenduoja AGRICOLA:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas :

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojamas alyvos filtravimas esant 10 - 15 µ

Prekė detaliau

Prekės ženklas Galtech

Kodas 15012771954635

Būklė Nauja

Charakteristikos

Gamintojas: Galtech
Detalės numeris: A1.11.60.020
Produkto svoris su vienetine pakuote: 2.5 kg

Specifinė nuoroda

MPN: A1.11.60.020
