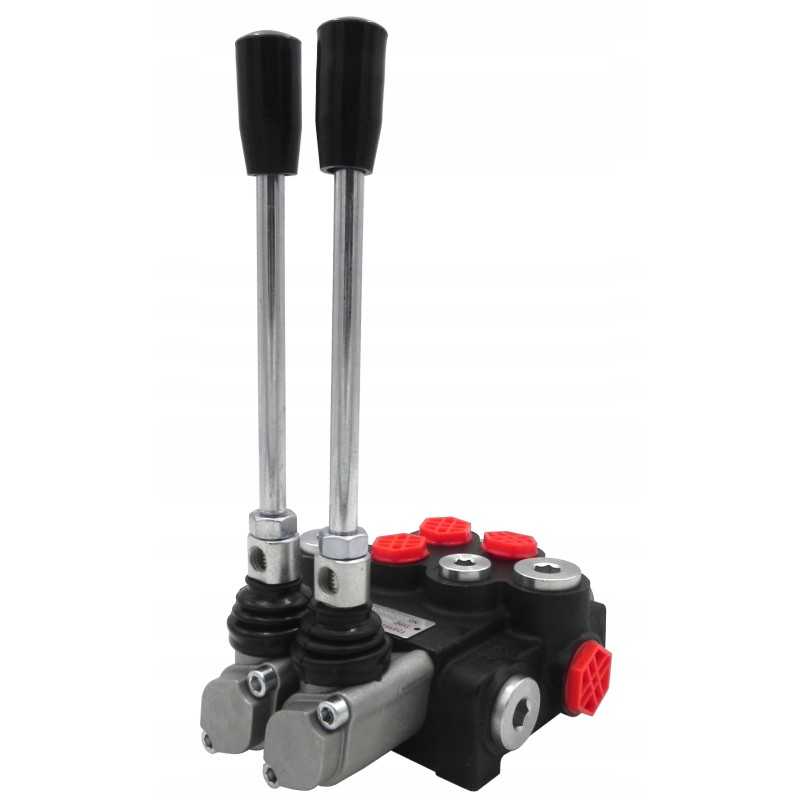

Hidraulinis skirstytuvas, 2 sekcijų, 80l stūmoklis

Kodas 1509728209062

Prekės ženklas Perfect Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80 SU VIENA SIURBLIO SKYRIU Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinos, tokios kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turistinės mašinos, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Stūmoklio sekcija. yra specialiai pritaikytas vienpusių cilindrų veikimui valdyti.

Į antrą sekcijoje esančią angą gamykliškai įsukamas metalinis kamštis. Čia nereikia atlikti papildomo pervedimo. Vienpusis cilindras laisvai krenta ir neblokuoja alyvos srauto, išeinančio iš siurblio.

Stūmoklio sekcija labai praverčia TUR priekiniuose krautuvose su vienpusiais cilindrais pagrindiniam rėmui pakelti.

< p/>Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: vienas vienpusio veikimo cilindras ir vienas dvigubo veikimo cilindras.< p>

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Abi trijų padėčių svirtys (1 - 0 - 2), spyruoklė -apkrautas, t.y. savaime grįžta į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbas 1 padėtis (svirtis nustatyta įstrižai į priekį), pavaros stūmoklio strypas išsitraukia.

2 darbo padėtis (svirtis nustatyta įstrižai atgal), pavaros stūmoklio strypas atsitraukia.

Jungtis:

Maitinimas iš siurblio (P1, P2): BSP 1 vidinis sriegis /2" arba BSP 3/4" – priklausomai nuo tiekimo

Grįžti į baką (T1) , T2): BSP 3/4'' vidinis sriegis

Sekcijos (A2) , B1, B2): BSP 1/2'' vidinis sriegis

Serijos jungtis (N): BSP 3/4' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Didžiausias sekcija slėgis: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 180 Bar ± 30 Bar. Prieš pradedant, rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo keitimas 30 Bar.

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Daugelis svirties nustatymų derinių – pavyzdžiai

Mūsų pasiūlymas taip pat apima visą galios hidraulikos asortimentą. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome 23% PVM

Kviečiame bendradarbiauti

Prekė detaliau

Prekės ženklas Perfect Hydraulic

Kodas 1509728209062

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Q80/2 1N

Specifinė nuoroda

MPN: Q80/2 1N
