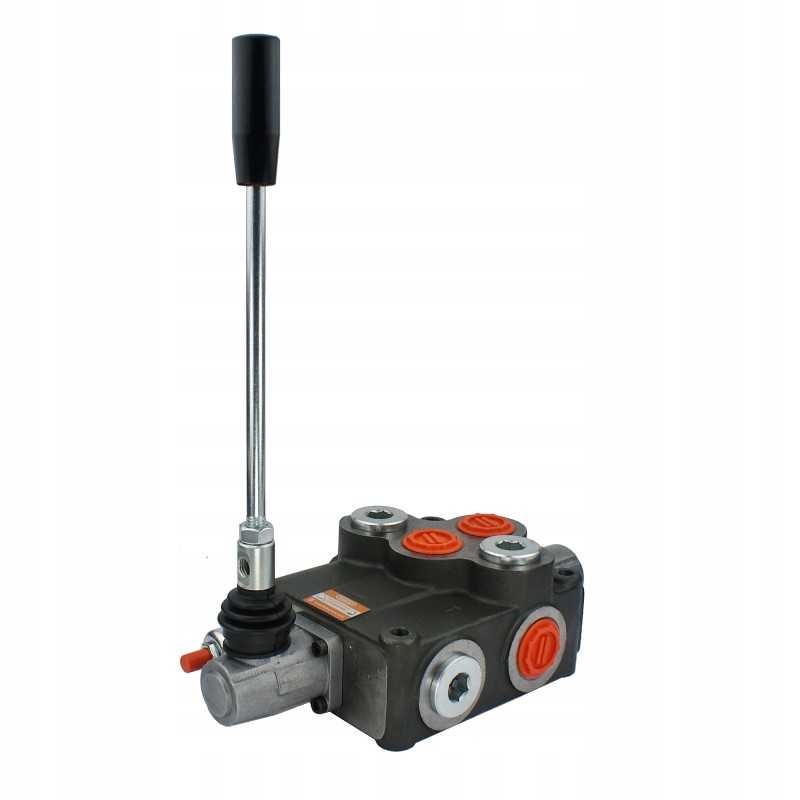

1 sekcijų skirstytuvas, 120l, variklio valdymas

Kodas 15013564793083

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS DALYTUVAS P120 SU Spyruokliniu pagrindu SU AUTOMATIKA. PADĖTIS Į 0 POZICIJĄ SU SKLYDŽIU HIDRAULINIAI VARIKLIUI VALDYTI Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: P120 D1 GKZ1, simbolis: 1.10.20.015

Taikymas: p>

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, ravėjimo mašinos, vartytuvai, šienapjovės, statybinės mašinos, šlavimo mašinos, maišytuvai, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai, kurių viena sekcija valdo hidraulinį variklį.

Dėka specialaus slankiklio, skirstytuvas idealiai tinka valdyti hidraulinį variklį.

Ypatinga slankiklio konstrukcija pašalina mašinos trūkčiojimą įjungiant ir išjungiant variklio pavarą.

Variklis užvedamas ir palaipsniui stabdo be apkrovos. Dėl šios slankiklio konstrukcijos skirstytuvas idealiai tinka varikliui valdyti, bet netinka hidrauliniam cilindrui valdyti.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 120 l/min.< p>

Valdymo pavyzdys: hidraulinis variklis

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Trijų padėčių svirtis (1–0–2), esanti ant spyruoklės, kuri pati grįžta į 0 padėtį (neutrali):

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), variklis neveikia paleisti – alyva patenka į perpildymą.

1 darbo padėtis (svirtis nustatyta kampu į priekį), variklis sukasi į kairę.

2 darbo padėtis (svirtis nustatyta ties kampu atgal), variklis sukasi į dešinę.

Dešinėje pusėje skirstytuvo hidraulinė schema:

Jungtis:

Tiekimas iš siurblio (P1, P2): BSP vidinis sriegis 1''

Grįžimas į baką (T1, T2): BSP vidinis sriegis 1''

Sekcijos (A, B): BSP vidinis sriegis 1''

Serijos jungtis (N): vidinis sriegis M36x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų< p>

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų ± 30 Baras.

Prieš pradedant rekomenduojama patikrinti ir nustatyti reikiamą slėgį.

< p/>Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

Alyvos tipai rekomenduoja AGRICOLA:

Skiedesnis, aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojama alyvos temperatūra diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013564793083

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.20.015
Produkto svoris su vienetine pakuote: 13.15 kg

Specifinė nuoroda

MPN: A1.10.20.015
