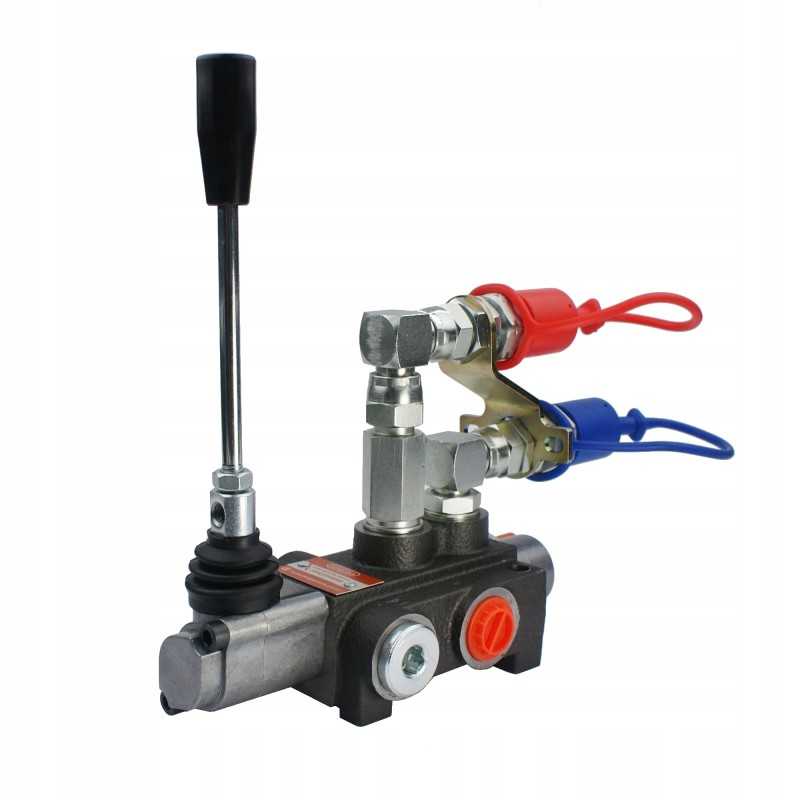

1 sekcijos hidraulinis skirstytuvas su greita jungtimi

Kodas 15013119904401

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKIRSTYTUVAS P40 KOMPLEKTUOSE SU EUROPPLIGŲ GREITŲJŲ JUNGTIS RINKINIU GAMYBA:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 1.10.00.015

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai , toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai , ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: viena dvigubo veikimo pavara.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Trijų padėčių svirtis (1 - 0 - 2), ant spyruoklės, t. y. ji pati grįžta į vertikalę:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva patenka į perpildymas.

1 darbinė padėtis (svirtis nustatyta į įstrižą padėtį į priekį) išsikiša pavaros mechanizmo stūmoklio strypas.

2 darbo padėtis (svirtis įstrižai atgal) Pavaros stūmoklio strypas susitraukia.

Dešinėje skirstytuvo hidraulinė schema:

Papildoma informacija:

Komplektas siunčiamas kaip nuotraukoje, surinktas ir paruoštas prijunkite lizdus ir laidus. Galimybė komplektą keisti kliento pageidavimu. Visi euro kištukai yra sujungti vienas su kitu naudojant naujovišką sprendimą. Specialus laikiklis sujungia du kištukus ant sekcijos, sukuriant vieną kompaktišką struktūrą. Tai užtikrina, kad nenutekės alyva, ir apsaugo nuo galimo sriegių ar skirstytuvo korpuso pažeidimo tvirtinant ir atjungiant greitąsias jungtis.

(nuotrauka kairėje yra iliustracinė)

Prijungimas:

Tiekimas iš siurblio (P): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T): BSP 1/2'' vidinis sriegis

< p/>Išvadas į sekcijas (A, B): greitoji jungtis EURO ISO kištukas

Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 180 barų ± 30 barų.

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojamos alyvos rūšys:

Skiedesnis, kokybiškas aliejus: LOTOS AGROL BOXOL 26

Tirštesnis, kokybiškesnis aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013119904401

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.015
Produkto svoris su vienetine pakuote: 3.8 kg

Specifinė nuoroda

MPN: A1.10.00.015
