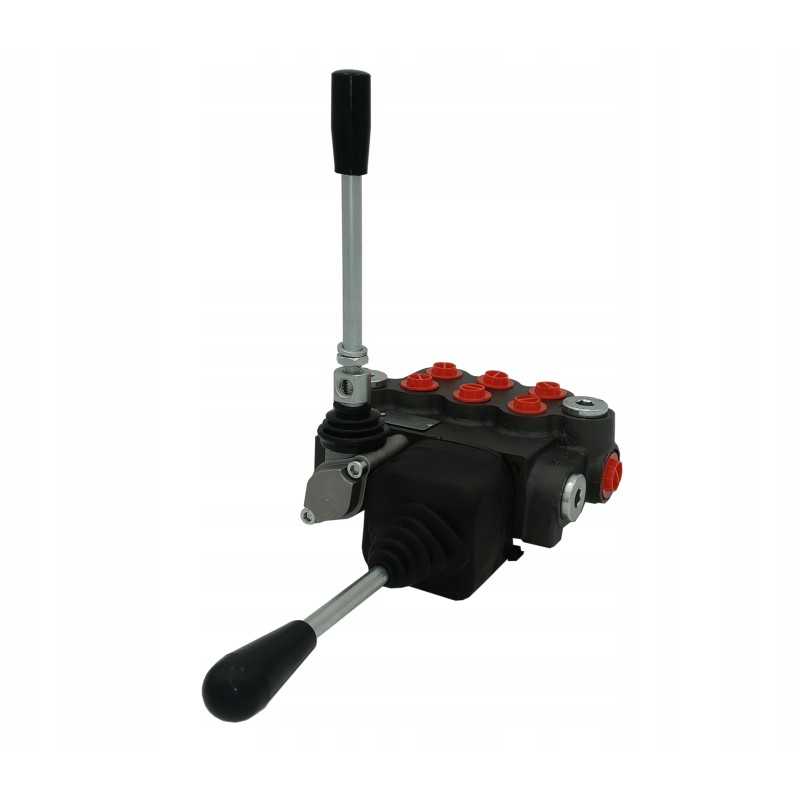

Hidraulinis skirstytuvas 3 sek 40l su vairasvirte

Kodas 15010706918365

Prekės ženklas Perfect Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40, VALDOMAS ĮSTATYTA VAISRETE IR SVIRTUI Pakeitimas: 03P40 A1A1A1+JOY

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje , statyba ir plačiai suprantama pramonė.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.< p>

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: trys dvigubi -veikiantys cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio mova).

Valdymas:

Penkių padėčių vairasvirtė (1 - 2 - 0 - 3 - 4), spyruoklinis, t.y. savaime grįžta į vertikalę:

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai), abiejų pavarų stūmoklių strypai stovi - alyva eina į perpildymas.

1 darbinė padėtis (vairasvirtės svirtis nustatyta į priekį) išsikiša pirmosios pavaros stūmoklio strypas.

2 darbo padėtis (vairasvirtės svirtis nustatyta į galinę padėtį) pirmosios pavaros stūmoklio strypas atsitraukia.

3 darbinė padėtis (vairasvirtės svirtis nustatyta į kairę) išsitraukia antrosios pavaros stūmoklio kotas.

4 darbo padėtis (nustatyta vairasvirtės svirtis į dešinę), antrojo pavaros mechanizmo stūmoklio strypas atsitraukia.

Trijų padėčių svirtis (1 - 0 - 2), spyruoklinė, t. y. pati grįžta į vertikalią:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi – alyva patenka į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį) išsikiša pavaros stūmoklio strypas.

2 darbinė padėtis (svirtis nustatyta į galą), pavaros stūmoklio strypas įsitraukia.

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP vidinis sriegis 1/2''

Grąžinimas į baką (T1, T2): BSP vidinis sriegis 1/2''

Sekcijos (A1, A2, A3 , B1, B2, B3): BSP vidinis sriegis 3/8''

Serijos jungtis (N): BSP vidinis sriegis 1/2'

Slėgio diapazonas:

Maksimalus tiekimas slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Galimybė savaiminio reguliavimo, viso apsisukimo keitimas 30 barų.

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyva temperatūra: -15 C iki +80 C

Daugelis svirties nustatymų derinių – pavyzdžiai

Taip pat siūlome visą galios hidraulikos asortimentą. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome sąskaitas faktūras

Kviečiame bendradarbiauti

Prekė detaliau

Prekės ženklas Perfect Hydraulic

Kodas 15010706918365

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Q40/3 JOY RINKINYS

Specifinė nuoroda

MPN: Q40/3 JOY RINKINYS
