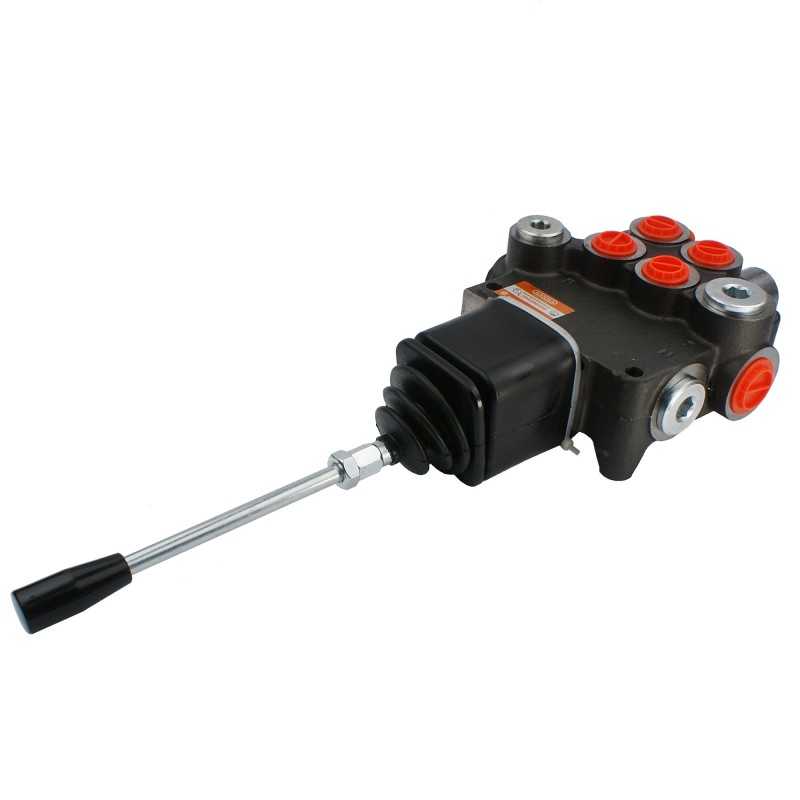

2 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80, VALDYMAS NUSTATYTU JOYSTIKU Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 02P80 A1A1+JOY, simbolis: 1.10.10.029

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairiems tipams mašinų, tokių kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turistinės mašinos, kiklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: du dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (slėgis) reikalinga rankovė).

Valdymas:

Penkių padėčių vairasvirtė (1 - 2 - 0 - 3 - 4), spyruoklinė, t. y. pati grįžta į vertikalę:

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai), abiejų pavarų stūmoklių strypai stovi - alyva eina į perpildymą.

1 darbo padėtis (vairasvirtės svirtis nustatyta į priekį įstrižai ), pirmosios pavaros stūmoklio kotas išsitiesia.

2 darbo padėtis (vairasvirtės svirtis nustatyta atgal įstrižai) ) pirmosios pavaros stūmoklio kotas atsitraukia.

Darbo padėtis 3 (vairasvirtės svirtis nustatyta įstrižai į kairę) išsikiša antrosios pavaros stūmoklio kotas.

4 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai dešinėje), stūmoklio strypas antroji pavara atsitraukia.

Dešinėje siūlomo skirstytuvo hidraulinė schema:

Prijungimas:

Maitinimas iš siurblio (P1, P2): Vidinis sriegis BSP 1/2''

Grįžimas į baką (T1, T2): vidinis sriegis BSP 3/4''

Sekcijos (A1, A2, B1, B2): sriegis vidinis BSP 1/2''

Serijos jungtis (N): BSP vidinis sriegis 3/4'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min

Komplektus, skirtus tiksliam slėgio matavimui, rasite skyriuje Manometrai – matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti tinkamą slėgį.

Savaiminio reguliavimo galimybė, pilnas apsisukimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012762048419

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.029.10
Produkto svoris su vienetine pakuote: 7 kg

Specifinė nuoroda

MPN: A1.10.10.029.10
