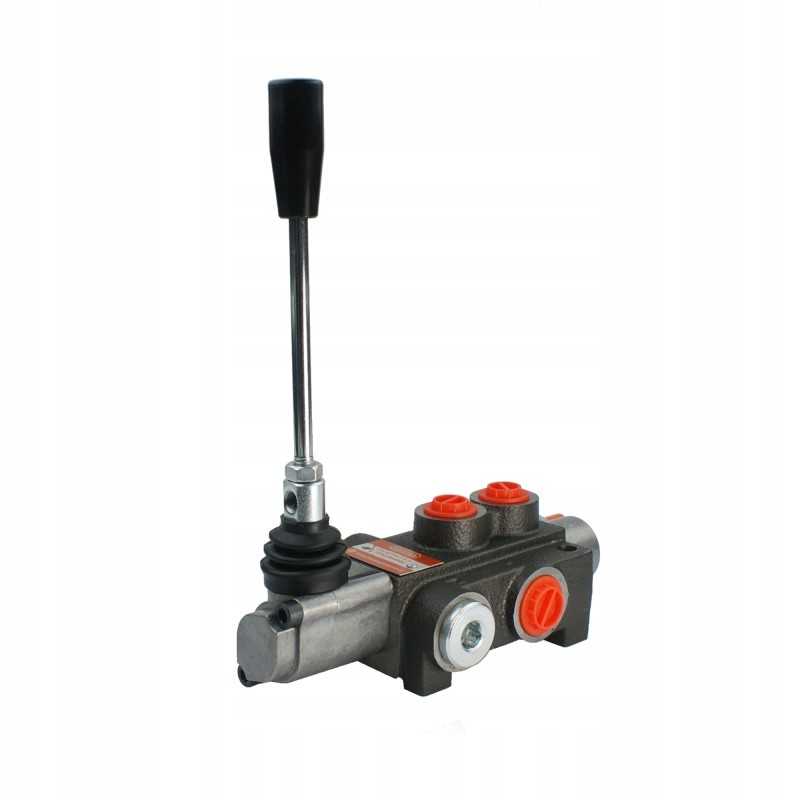

Hidraulinis skirstytuvas 1s 40l d8 badestnost

Kodas 15012761690872

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

VIENOS SEKCIJOS HIDRAULINIS SKIRSTYTUVAS P40 SU SEKCIJA SU VARIKLIŲ VALDYMO SKRYDŽIUGamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simboliai: P40 D8 GKZ1, 1.10.00.016

Taikymas

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, ravėjimo mašinos, vartytuvai, šienapjovės, statybinės mašinos, šlavimo mašinos, maišytuvai, pramoninės mašinos ir kiti hidrauliniu būdu valdomi įtaisai, kurių viena sekcija valdo hidraulinį variklį.

Dėka svirties su fiksatoriumi, skirstytuvas idealiai tinka hidrauliniam valdymui variklis. Galite užvesti variklį ir nutolti nuo skirstytuvo nuolat nelaikydami svirties.

Techniniai duomenys:

Ypatinga slankiklio konstrukcija pašalina mašinos trūkčiojimą sukant. variklio pavara įjungiama ir išjungiama. Variklis užvedamas ir stabdo palaipsniui be apkrovos. Dėl šios konstrukcijos skląsčio sekcija idealiai tinka varikliui valdyti, bet netinka hidrauliniam cilindrui valdyti.

Rekomenduojamas alyvos srautas sistemoje: 0 - 40L/min. Valdymo pavyzdys: hidraulinis variklis abiem kryptimis.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Trijų padėčių svirtis (1 - 0) - 2), su fiksatoriumi, t.y. išlaiko padėtį darbinėje padėtyje:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), variklis stovi - alyva eina į perpildymą .

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai) variklis sukasi į kairę.

2 darbo padėtis (svirtis nustatyta atgal įstrižai) variklis sukasi į dešinėje.

Diagramos ant dešiniųjų hidraulinių skirstytuvų, iš kairės: valdyti pavarą ir valdyti variklį:

Prijungimas:

Maitinimas iš siurblys (P): BSP 1/2'' vidinis sriegis

< p/>Grįžimas į baką (T): BSP 1/2'' vidinis sriegis

Išėjimas į sekcijas (A, B ): BSP 3/8'' vidinis sriegis

Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis : 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 180 barų ± 30 barų.

Prieš pradedant, rekomenduojama patikrinti ir nustatyti tinkamą slėgį. Savarankiško reguliavimo galimybė, pilnas apsisukimas 30bar.

AGRICOLA rekomenduojami tepalų tipai:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiška alyva : FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012761690872

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.016.1

Specifinė nuoroda

MPN: A1.10.00.016.1
