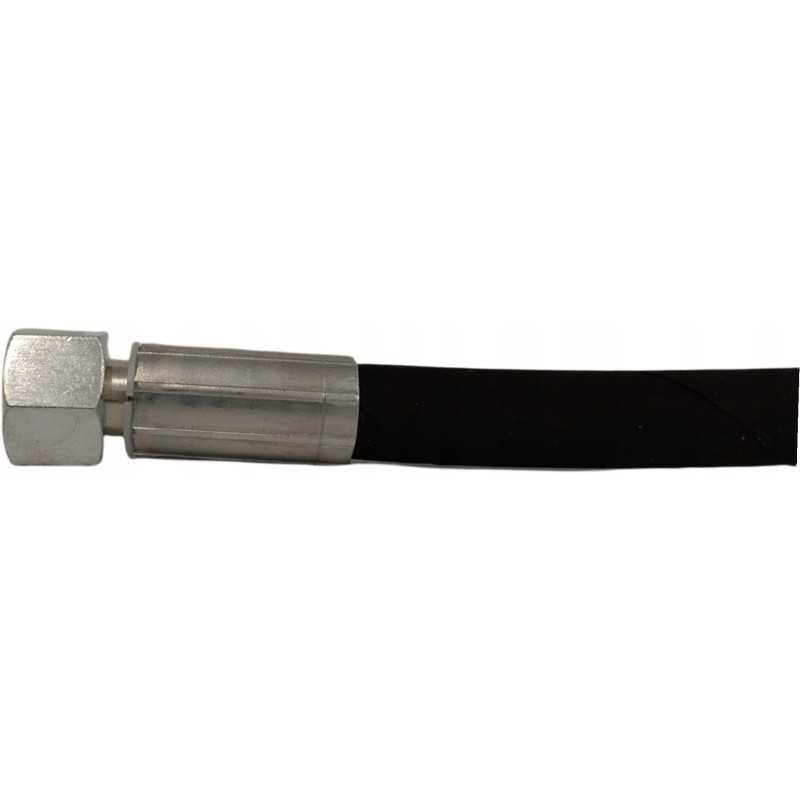

Hidraulinės žarnos vamzdis bk dn12 m22 d 500 275bar

Kodas 15013644206792

Prekės ženklas Other (Hydrad)

Aprašymas
Prekė detaliau

Aprašymas

Hidraulinė žarna BK 12/2 M22x1,5, 2 pynė (2SN), 275 Bar, L-500 mm Lanksčios hidraulinės žarnos, šalia standžių besiūlių vamzdžių, naudojamos kiekvienoje galios hidraulinėje skysčių perdavimo sistemoje. Didelis jų privalumas – lankstumas, leidžiantis plačias montavimo ir išdėstymo galimybes net ir sunkiai pasiekiamose vietose. Pažeidus, gedus ar nutekėjus, šias žarnas galima nesunkiai pakeisti nauju modeliu pagal konkrečią specifikaciją.

Žarna pagaminta remiantis hidrauline žarna, atitinkančia EN 853 2SN standartus ir siūlant patrauklią kainą. . Tai idealus sprendimas hidraulinėms sistemoms, kurių darbinis slėgis ne didesnis kaip 275 barai.

Žarnos specifikacijos:

vidinis skersmuo: 12,5 mm, 1/2', brūkšnys: -08

išorinis skersmuo: 21,2 mm

vidinis sluoksnis: sintetinė guma

armatūra: 2 plieninės vielos pynės

išorinis sluoksnis: sintetinė guma

darbinis slėgis: 275 bar

plyšimo slėgis: 1100 bar

lenkimo spindulys: 180 mm

temperatūros diapazonas: -40°C +100°C

standartas: EN 853 2SN

Kabelis su CEL tiesiu metriniu antgaliu su išoriniu sriegiu M22x1,5 15L (GZ) vienoje pusėje ir alkūniniu antgaliu su vidiniu sriegiu M22x1,5 15L (veržlė) kitoje pusėje

Kabelio specifikacija:

ilgis L - 500 mm

1 antgalis : CEL M22x1.5 15L

2 pabaiga: DKOL-90 M22x1.5 15L

Galime pagaminti bet kokio reikiamo dydžio žarną!

Visos mūsų hidraulinės linijos valomos atitinkamu gamybos etapu, todėl vartotojas gali būti tikras montavimui paruošto gaminio gavimo ir ilgo veikimo tikrumo! Kad galėtumėte nustatyti tam tikro žarnos matmens srauto vertę, turite naudoti atitinkamą lentelę (žr. toliau).

Duomenys parenkami atsižvelgiant į vamzdžio tipą :

slėgio (tiekimo) linija

siurbimo arba grąžinimo linija

Norint nustatyti tinkamo skersmens hidraulinę žarną, reikia liniuotės, kurios vienas galas yra prijungtas prie srauto vertės (kairioji liniuotė), kitas - prie srauto greičio vertės (dešinėje) liniuotė), priklausomai nuo vietos, kur naudojama žarna. Srauto greičio linijos turi verčių diapazonus, kurie priklauso nuo individualių sistemos savybių.

Norėdami nustatyti geriausius parametrus, turite pasirinkti vidutinę vertę iš nurodyto diapazono , suapvalindami kabelio matmenį iki viso dydžio virš indikacijos.

Projektuodami ir pasirinkdami tam tikros sistemos kabelius, taip pat turite atkreipti dėmesį į:

galų pasukimo kampą, jis naudojamas toliau nurodytų tipų atvejais. kabelių: alkūnė : alkūnė, ąsa: ąsa, alkūnės kilpa

tinkamo jungties tipo parinkimas, atsižvelgiant į žarnos vietą ir darbinę padėtį

žarnos lenkimo spindulio parinkimas

montavimo metu išvengiama žarnos sukimosi, dėl ko gali atsirasti priešlaikiniam nusidėvėjimui

tinkama žarnos apsauga nuo ankstyvo nusidėvėjimo

Siūlome daug įvairių hidraulinių jungiamųjų detalių ir žarnų. Jei neradote jus dominančio sprendimo arba ieškote pagal užsakymą pagamintos prekės, jį rasite čia!

Prekė detaliau

Prekės ženklas Other (Hydrad)

Kodas 15013644206792

Būklė Nauja

Charakteristikos

Gamintojas: Other (Hydrad)
Detalės numeris: BK12/2-500

Specifinė nuoroda

MPN: BK12/2-500
