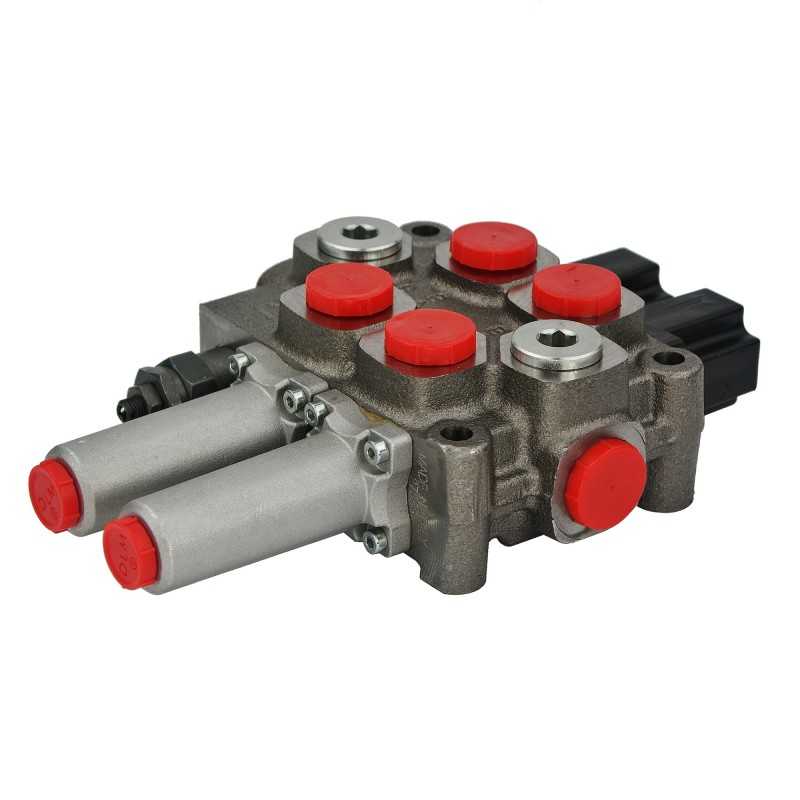

2 sekcijų 60l Galtech skirstytuvas kabeliams

Kodas 15010483959123

Prekės ženklas Galtech

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS Q45, VALDYMAS KABELIAIS IR KREIPTIS Gamyba:

Originalus prekės ženklo „Galtech Italy“ gaminys, simbolis: 1.10.32.120

Taikymas:

Tai yra plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Jis naudojamas visur, kur saugumo, geresnio valdymo patogumo ar būtinybės palaikyti švarą sumetimais būtina sumontuokite skirstytuvą už salono ribų. Kabinoje lieka tik valdymo blokas, pvz., vairasvirtė, kuri laidais prijungta prie skirstytuvo.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 60 l /min.

Valdymo pavyzdys: dvi dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:< p>

Valdikliai:

Abu slankikliai turi tris pozicijas (1 - 0 - 2), spyruoklinius, t. y. jie grįžta į neutralią padėtį, kai atleidžiame vairasvirtę. Neutralioje padėtyje alyva patenka į perpildymą, o po to siurblys atleidžiamas.

Rekomenduojama valdyti penkių padėčių vairasvirte (1 - 2 - 0 - 3 - 4):

0 padėtis neutrali (vairasvirtė vertikaliai) stovi abiejų pavarų stūmoklių strypai – alyva eina į perpildymą.

1 darbo padėtis (vairasvirtės svirtis nustatyta į pasvirusią į priekį) stūmoklis išsitraukia pirmosios pavaros strypas.

2 darbinė padėtis (vairasvirtės svirtis nustatyta įstrižai atgal) pirmosios pavaros stūmoklio strypas atsitraukia.

3 darbo padėtis (nustatyta vairasvirtės svirtis įstrižoje padėtyje į kairę) išsikiša antrosios pavaros stūmoklio kotas.

Padėtis 4-asis darbinis (vairasvirtės svirtis nustatyta įstrižai dešinėje) antrojo pavaros mechanizmo stūmoklio kotas įsitraukia.

Dešinėje pusėje siūlomo skirstytuvo hidraulinė schema:

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1/2' ' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2'' vidinis sriegis

Sekcijos (A1) , A2, B1, B2): BSP 1/ 2 colių vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijos: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barus

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamos alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Galtech

Kodas 15010483959123

Būklė Nauja

Charakteristikos

Gamintojas: Galtech
Detalės numeris: 1/10/32/120
Produkto svoris su vienetine pakuote: 5.5 kg

Specifinė nuoroda

MPN: 1/10/32/120
