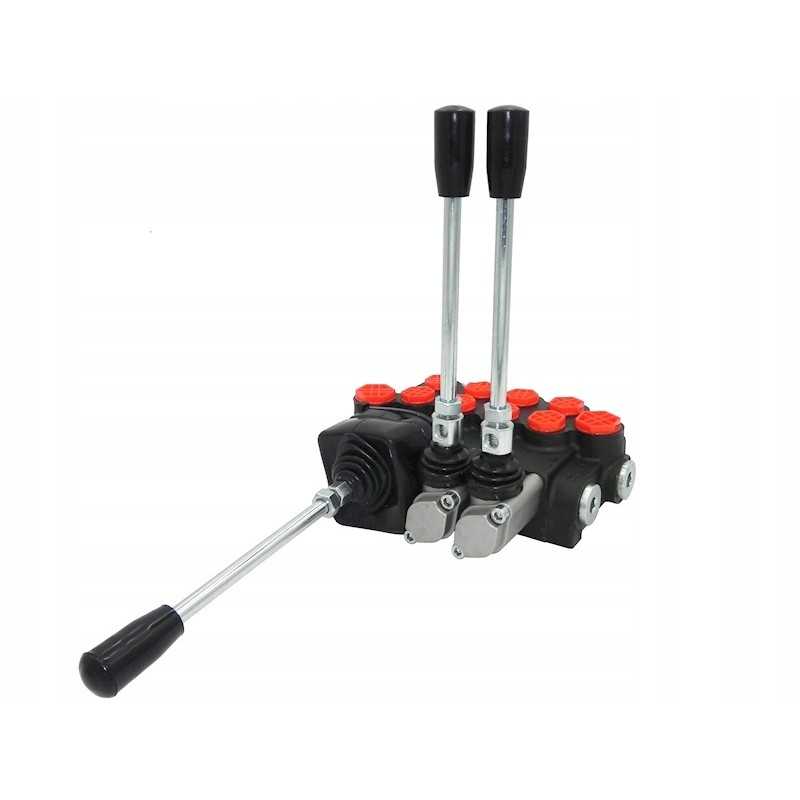

Hidraulinis skirstytuvas 4 sekcijų 40l vairasvirtė

Kodas 15012480279521

Prekės ženklas Perfect Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40, VALDYMAS VAIRESSIU IR DVIEJI SVETIKLIAI Pakeitimas: 04P40 A1A1A1A1+JOY

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, miškininkystėje, sodininkystėje statyba ir plačiai suprantama pramonė.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, tureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.< p>

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: keturios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Penkių padėčių vairasvirtė ( 1 - 2 - 0 - 3 - 4), ant spyruoklės, t. y. ji pati grįžta į vertikalę:

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai), abiejų pavarų stūmoklių kotai yra nejudantys - alyva patenka į perpildymą.

< p/>1 darbo padėtis (vairasvirtės svirtis nustatyta į priekį), pirmosios pavaros stūmoklio strypas išsitraukia.

2 darbo padėtis (nustatyta vairasvirtės svirtis į galinę padėtį), pirmosios pavaros stūmoklio kotas atsitraukia.

< p/>3 darbinė padėtis (vairasvirtės svirtis nustatyta į kairę), antrosios pavaros stūmoklio kotas išsitraukia.

4 darbinė padėtis (vairasvirtės svirtis nustatyta į dešinę), antrojo pavaros mechanizmo stūmoklio kotas įsitraukia.

< p/>Abi trijų padėčių svirtys (1 - 0 - 2), spyruoklinės, t.y. grįžta į vertikaliai savaime:

0 padėtis neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi – alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį) , pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta į galą), pavaros mechanizmo stūmoklio kotas įsitraukia.

Prijungimas:

Maitinimas iš siurblys (P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2' vidinis sriegis '

Sekcijos (A1) , A2, A3, A4 , B1, B2, B3, B4): BSP 3/8 vidinis sriegis''

Serijos jungtis (N): vidinis sriegis BSP 1/2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymas vožtuvas gamykloje nustatytas į 180 Bar ± 30 Bar. Prieš pradedant, rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo keitimas 30 Bar.

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Siūlome daugumą hidraulinių variklių tipų bei visą asortimentą galios hidraulikos. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome PVM23%

Kviečiame bendradarbiauti

Prekė detaliau

Prekės ženklas Perfect Hydraulic

Kodas 15012480279521

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Q40/4 1J KPL

Specifinė nuoroda

MPN: Q40/4 1J KPL
