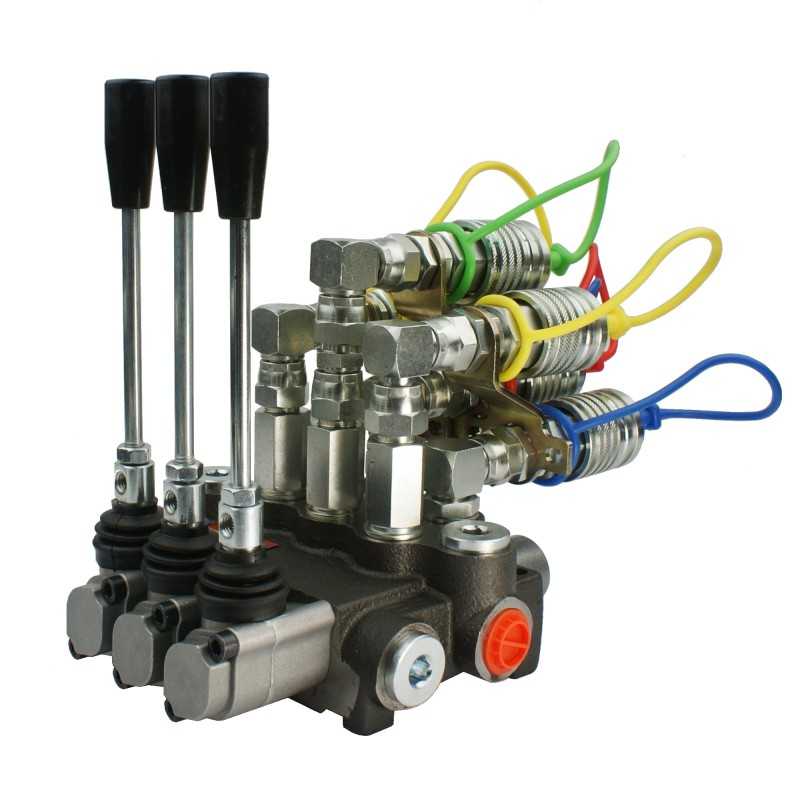

3 sekcijų hidraulinis skirstytuvas su euro lizdu

Kodas 15013056234955

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS DALYTUVAS P40L/min PRISTATYMAS SU GREITŲJŲ JUNGČIŲ RINKINIU EURO LIZDUI Gamyba:

Originalus prekės ženklo BADESTNOST gaminys, gamintojo simbolis: 1.10.00.034Taikymas:

Jis yra plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turistinės mašinos, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l /min. Valdymo pavyzdys: trys dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visi trijų padėčių svirties (1 - 0 - 2), ant spyruoklės, t.y. jos pačios grįžta į vertikalę:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymas.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai) pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai) Pavaros stūmoklis strypas susitraukia.

Dešinėje siūloma hidraulinė schema skirstytojui:

Papildoma informacija:

Komplektas siunčiamas kaip nuotraukoje, surinktas ir paruoštas prijunkite kištukus ir laidus. Galimybė komplektą keisti kliento pageidavimu. Visi euro kištukiniai lizdai tarpusavyje sujungiami naujovišku sprendimu. Specialus laikiklis sujungia du sekcijos lizdus, sukuriant vienodą, kompaktišką struktūrą. Tai užtikrina alyvos nutekėjimą ir apsaugo nuo galimų sriegių ar skirstytuvo korpuso pažeidimų tvirtinant ir atjungiant greitąsias jungtis.

Prijungimas:

Maitinimas iš siurblio (P1, P2) ): vidinis sriegis BSP 1/ 2''

Grįžimas į baką (T1, T2): BSP 1/2'' vidinis sriegis

Sekcijos (A1, A2, A3, B1) , B2, B3): greitosios jungtys EURO ISO tipo lizdai

Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai srauto padidėjimas:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

< p/>210 barų esant 40 l/min.

Komplektus tiksliam slėgio matavimui rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti tinkamą slėgį prieš paleidimas.

Savarankiško reguliavimo galimybė, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

< p/>Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C< p>

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013056234955

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A.1.10.00.034
Produkto svoris su vienetine pakuote: 7.5 kg

Specifinė nuoroda

MPN: A.1.10.00.034
