sekcijų hidraulinis skirstytuvas, euro kištukas

Kodas 15013119904133

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40L/min PRITAIKYMAS SU GREITŲJŲ EUROPŽIŪRŲ JUNGTIS RINKINIUGamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 1.10.00.035

Jis yra plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai. , HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/ min. Valdymo pavyzdys: trys dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visi trijų padėčių svirties (1 - 0 - 2), ant spyruoklės, t.y. jos pačios grįžta į vertikalę:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymas.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai) pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai) Pavaros stūmoklis strypas susitraukia.

Dešinėje siūloma hidraulinė schema skirstytojui:

Papildoma informacija:

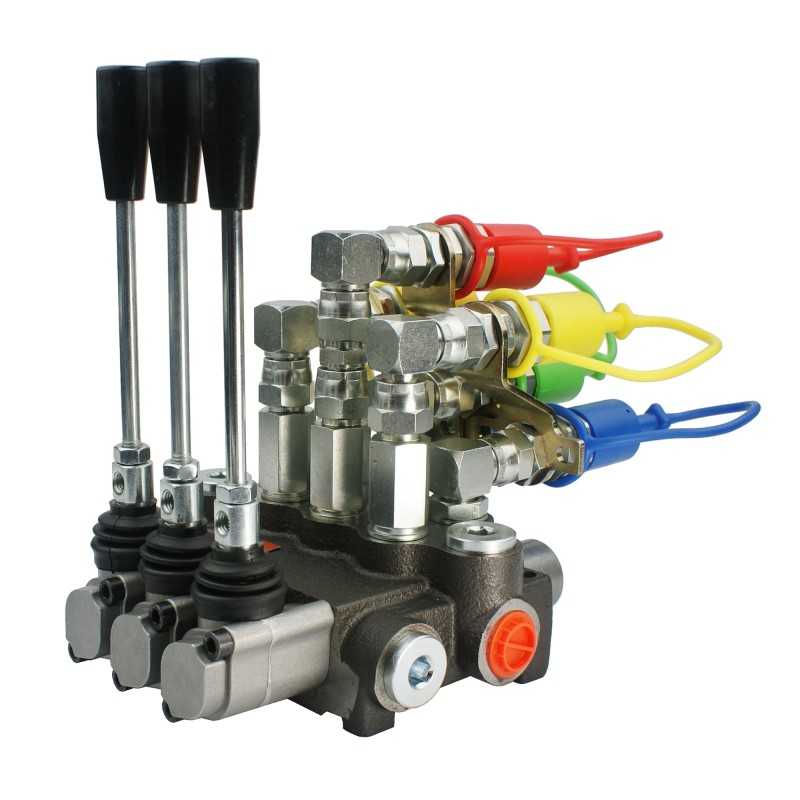

Komplektas siunčiamas kaip nuotraukoje, surinktas ir paruoštas prijunkite lizdus ir laidus. Galimybė komplektą keisti kliento pageidavimu. Visi euro kištukai yra sujungti vienas su kitu naudojant naujovišką sprendimą. Specialus laikiklis sujungia du kištukus ant sekcijos, sukuriant vieną kompaktišką struktūrą. Tai užtikrina alyvos nutekėjimą ir apsaugo nuo galimų sriegių ar skirstytuvo korpuso pažeidimų tvirtinant ir atjungiant greitąsias jungtis.

Prijungimas:

Maitinimas iš siurblio (P1, P2) ): vidinis sriegis BSP 1/2''

Grįžimas į baką (T1, T2): BSP vidinis sriegis 1/2''

Išvadas į sekcijas (A1,A2, A3, B1,B2,B3) : BSP vidinis sriegis 3/8''

Serijos jungtis (N): BSP vidinis sriegis 1/2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 bar

Maksimalus slėgis sekcijoje: 300 barų

Perpildymo atidarymo slėgis vožtuvas didėja proporcingai didėjant srautui:

< p/>180 barų prie 10 l/min

190 barų esant 20 l/min.

200 barų esant 30 l/ min

210 barų esant 40 l /min

Komplektus tiksliam slėgio matavimui rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojama patikrinti ir prieš paleisdami nustatykite reikiamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas sukimosi keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C< p>

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013119904133

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.035
Produkto svoris su vienetine pakuote: 7.5 kg

Specifinė nuoroda

MPN: A1.10.00.035
