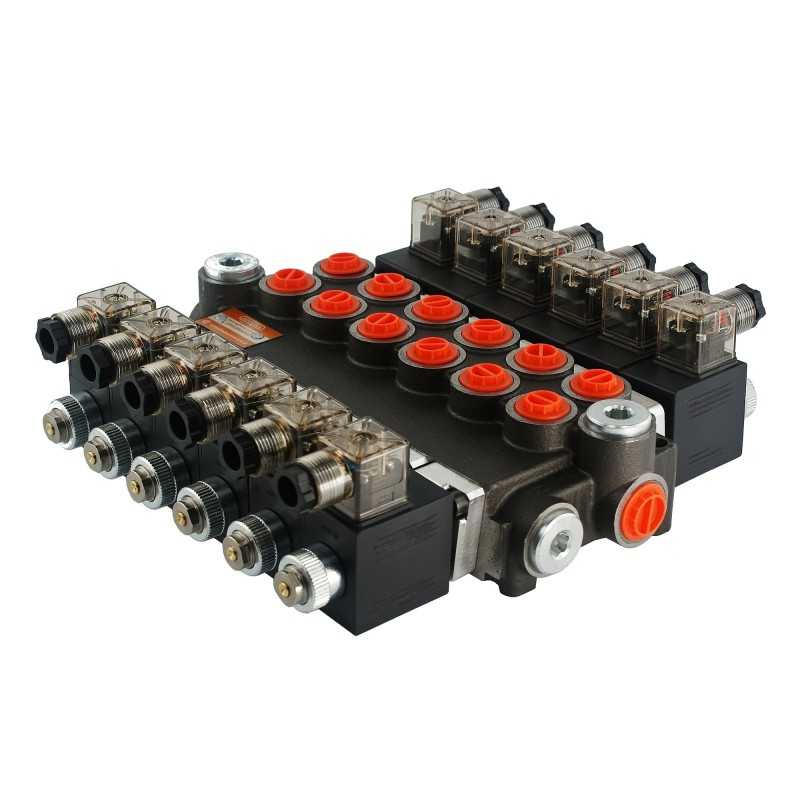

Hidraulinis skirstytuvas 6z50 6xa1 12v badestnost

Kodas 15012765923976

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS Z50, ELEKTRINIU VALDYMAS 12VPGamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 06Z50 A ES3 12VDC G, simbolis: 1.10.40.Taikymas.060.1> :

< p/>Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

Komplektą sudaro: elektros kištukų komplektas.

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: šeši dvipusio veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visi slankikliai yra trijų padėčių (1 - 0 - 2), spyruokliniai, t.y. atjungę maitinimą, patys grįžkite į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) išsikiša pavaros stūmoklio strypas.

2 padėtis veikia (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema :

Srovė:

Maitinimo nuolatinė srovė (DC) ) 12V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę patenka srovė.

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1/2 colio vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2'' vidinis sriegis

Sekcijos (A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6): BSP vidinis sriegis 3/8''< p>

Nuoseklioji jungtis (N): BSP vidinis sriegis 1/2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grąžinimas slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l /min

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Komplektus tiksliam slėgio matavimui rasite skyrelyje Manometrai – matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Savaiminio reguliavimo galimybė, pilnas posūkio keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26< p>

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

< p/>Leidžiama alyvos temperatūra: -15 C iki + 80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012765923976

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.40.060.1

Specifinė nuoroda

MPN: A1.10.40.060.1
