Kolektorius hydr 4s 40l 4xa1 badestnost kištukas

Kodas 15012761865584

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS DALYTUVAS, 4 SEKCIJOS P40L/min, PRISTATYMAS SU EURO KIŠTUČIŲ GREITŲJŲ JUNGČIŲ RINKINYS, gamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 1.10.00.045

Jis plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai , toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: keturi dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visi trijų padėčių svirties (1 - 0 - 2), ant spyruoklės, t.y. jos pačios grįžta į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymas.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (svirtis įstrižai į galą), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje siūlomo skirstytuvo hidraulinė schema:

Papildoma informacija:< p>

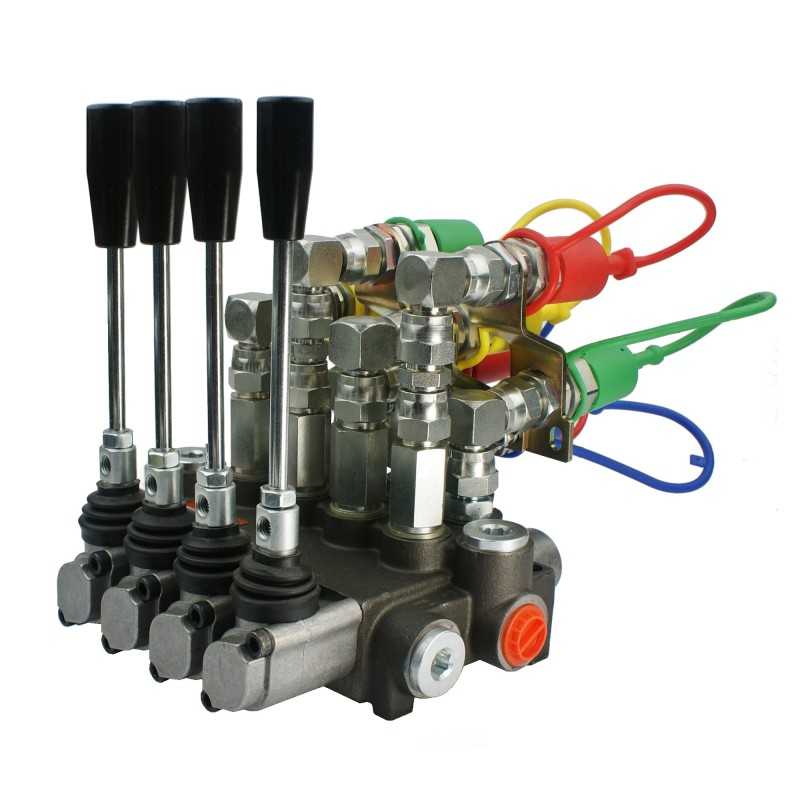

Komplektas siunčiamas kaip nuotraukoje, surinktas ir paruoštas prijungti kištukinius lizdus ir laidus. Galimybė komplektą keisti kliento pageidavimu. Visi euro kištukai yra sujungti vienas su kitu naudojant naujovišką sprendimą. Specialus laikiklis sujungia du kištukus ant sekcijos, sukuriant vieną kompaktišką struktūrą. Tai užtikrina alyvos nutekėjimą ir apsaugo nuo galimų sriegių ar skirstytuvo korpuso pažeidimų tvirtinant ir atjungiant greitąsias jungtis.

Prijungimas:

Maitinimas iš siurblio (P1, P2) ): vidinis sriegis BSP 1/ 2''

Grįžimas į baką (T1, T2): BSP vidinis sriegis 1/2''

Sekcijos (A1, A2, A3, A4) , B1, B2, B3, B4): greitosios jungtys, EURO ISO tipo kištukas

Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Didžiausias tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min. p>

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti tinkamas slėgis prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki + 60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012761865584

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.045
Produkto svoris su vienetine pakuote: 12 kg

Specifinė nuoroda

MPN: A1.10.00.045
