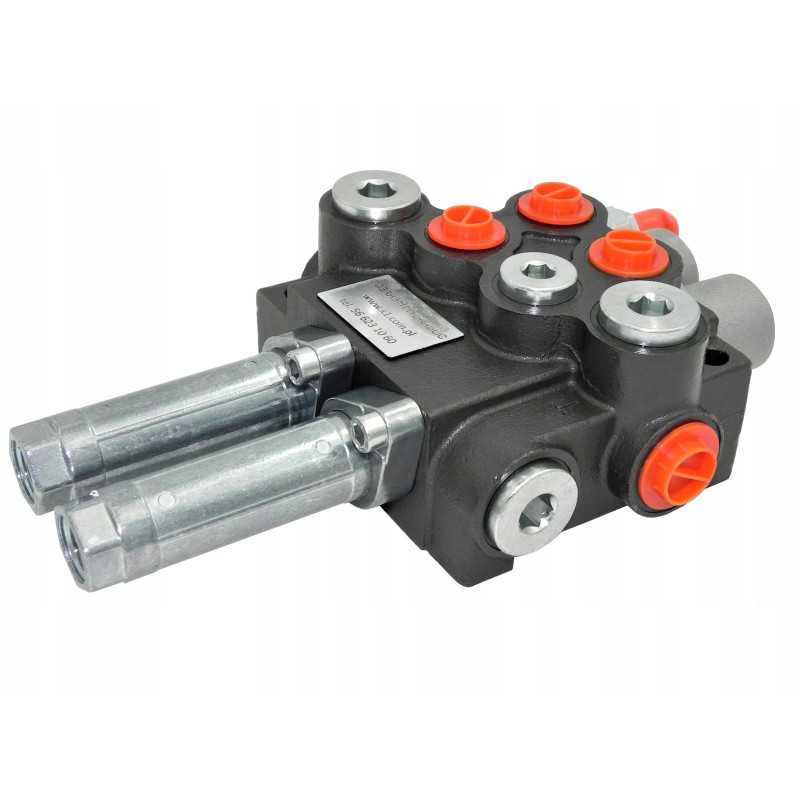

Skirstytuvas, 2 sekcijų, 80l, kabeliu valdomas stūmoklis

Kodas 15011602260857

Prekės ženklas Perfect Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80, KABELIU VALDYMAS SU TRAUKIMO SEKCIJA. Pakeitimas: 02P80 A1C1 GV1

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje , statyba ir plačiai suprantama pramonė.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.< p>

Jis naudojamas visur, kur saugumo sumetimais, geresnio valdymo komforto ar būtinybės palaikyti švarą, reikia skirstytuvą įrengti už salono ribų. Kabinoje lieka tik valdymo blokas, pvz., vairasvirtė, kuri laidais prijungta prie skirstytuvo.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l /min.

Valdymo pavyzdys: du dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:< p>

Abu trijų padėčių slankikliai (1 - 0 - 2), spyruokliniai, t.y., atleidus vairasvirtę, grįžta į neutralią padėtį. Neutralioje padėtyje alyva patenka į perpildymą, o po to siurblys atleidžiamas.

Rekomenduojama valdyti penkių padėčių vairasvirte (1 - 2 - 0 - 3 - 4):

0 padėtis neutrali (vairasvirtė nustatyta vertikaliai) stovi abiejų pavarų stūmoklių kotai – alyva teka į perpildymą.

1 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į priekį) išsikiša pirmosios pavaros stūmoklio kotas.

2 darbinė padėtis (vairasvirtės svirtis nustatyta įstrižai atgal) pirmosios pavaros stūmoklio kotas atsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižoje padėtyje į kairę) išsikiša antrosios pavaros stūmoklio strypas.

4 padėtis veikianti (vairasvirtės svirtis nustatyta įstrižoje padėtyje į dešinę), antrojo pavaros mechanizmo stūmoklio kotas įsitraukia.

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis arba BSP 3/4'' – priklausomai nuo tiekimo

< p/>Grįžti į baką (T1, T2): BSP 3/4'' vidinis sriegis

Sekcijos (A1, A2, B1 , B2): BSP vidinis sriegis 1/2''

Serijos jungtis (N): BSP vidinis sriegis 3/4'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 180 bar ± 30 barų. Prieš pradedant, rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo keitimas 30 Bar.

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Taip pat siūlome visą galios hidraulikos asortimentą. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome sąskaitas faktūras

Kviečiame bendradarbiauti

Prekė detaliau

Prekės ženklas Perfect Hydraulic

Kodas 15011602260857

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Q80/2 NUORODOS 1N

Specifinė nuoroda

MPN: Q80/2 NUORODOS 1N
