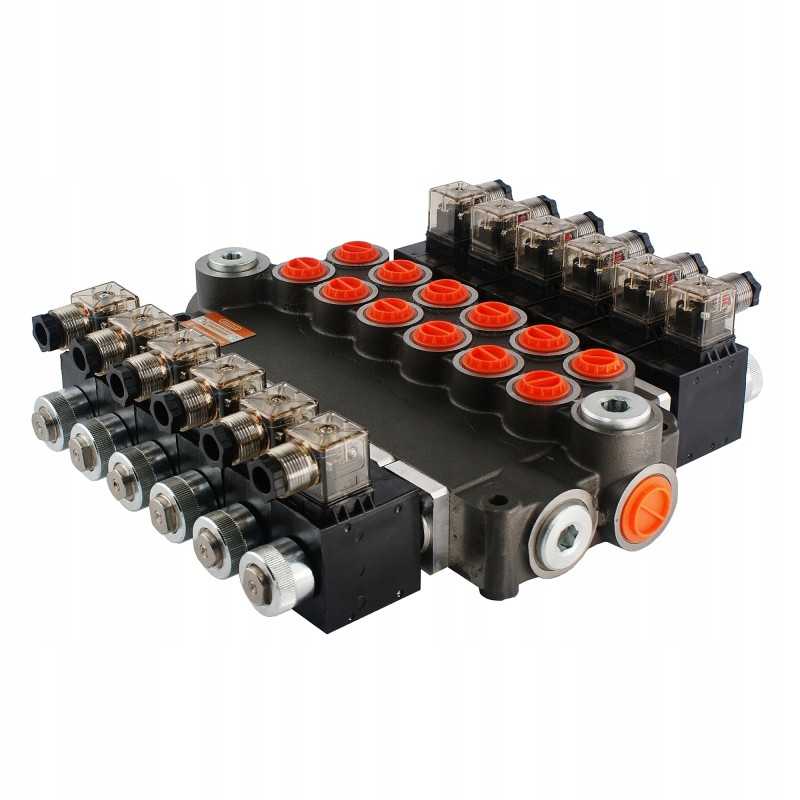

Hidraulinis skirstytuvas 6z80 6xa1 24v badestnost

Kodas 15012766289452

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS Z80, ELEKTRIS VALDOMAS 24VPGamyba:

Originalus prekės ženklo „Badestnost Bulgaria“ gaminys, gamintojo simbolis: 06Z80 A ES3 24VDC G, simbolis: 1.10.55.Taikymas.060.1> :

< p/>Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

Komplektą sudaro: elektros kištukų komplektas.

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: penki dvipusio veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visi slankikliai turi 3 pozicijas (1 - 0 - 2), spyruokliniai, t.y. jie grįžta atgal į neutralią padėtį patys, atjungę maitinimą. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) išsikiša pavaros stūmoklio strypas.

2 padėtis veikia (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema :

Srovė:

Maitinimo nuolatinė srovė (DC) ) 24V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę patenka srovė.

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP vidinis sriegis 1/2''

Grįžimas į baką (T1, T2): BSP vidinis sriegis 3/4''

Sekcijos (A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, A6): BSP vidinis sriegis 1/2''< p>

Nuoseklioji jungtis (N): BSP vidinis sriegis 3/4'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grąžinimas slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l /min

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min.

Komplektus tiksliam slėgio matavimui rasite skyrelyje Manometrai – matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Savaiminio reguliavimo galimybė, pilnas posūkio keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26< p>

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

< p/>Leidžiama alyvos temperatūra: -15 C iki + 80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012766289452

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.55.060.1
Produkto svoris su vienetine pakuote: 15 kg

Specifinė nuoroda

MPN: A1.10.55.060.1
