Hidraulinis skirstytuvas 2s 40l a1a1 badestnost gnia

Kodas 15012761691431

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS DALYTUVAS P40L/min PRISTATYMAS SU GREITŲJŲ JUNGČIŲ RINKINIU EURO LIZDUI Gamyba:

Originalus prekės ženklo Hydrolider gaminys, gamintojo simbolis: 1.10.00.024

Jis yra plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turistinės mašinos, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l /min. Valdymo pavyzdys: du dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Abu trijų padėčių svirties (1 - 0 -2), ant spyruoklės, t.y. jos pačios grįžta į vertikalę:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymas.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai) pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai) Pavaros stūmoklis strypas susitraukia.

Dešinėje siūloma hidraulinė schema skirstytojui:

Papildoma informacija:

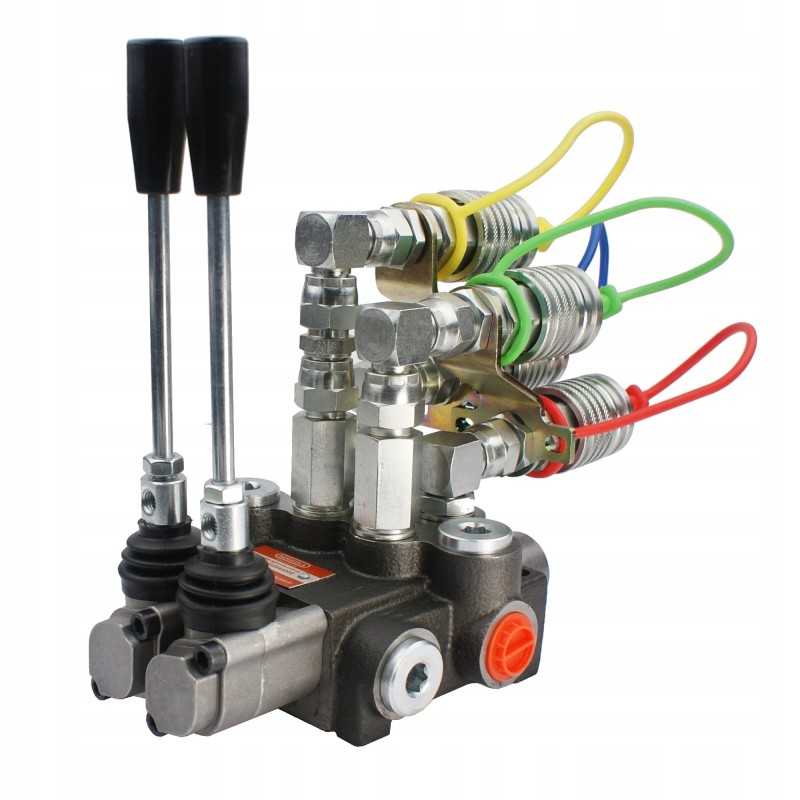

Komplektas siunčiamas kaip nuotraukoje, surinktas ir paruoštas prijungti kištukus ir kabelius.Klientui pageidaujant, komplektas gali būti modifikuojamas. Visi euro kištukiniai lizdai tarpusavyje sujungiami naujovišku sprendimu. Specialus laikiklis sujungia du sekcijos lizdus, sukuriant vienodą, kompaktišką struktūrą. Tai užtikrina, kad alyva nenutekės, ir apsaugo nuo galimo sriegių ar skirstytuvo korpuso pažeidimo tvirtinant ir atjungiant greitąsias jungtis.

(nuotrauka kairėje yra tik iliustracinė)

Prijungimas:

Tiekimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2' ' vidinis sriegis

Sekcijos ( A1, A2, B1, B2): greitosios jungtys, EURO ISO tipo lizdai

Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus sekcijos slėgis: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti tinkamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnai apsisukti 30bar.

AGRICOLA rekomenduojami alyvos tipai:

< p/>Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva : FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012761691431

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.024
Produkto svoris su vienetine pakuote: 7 kg

Specifinė nuoroda

MPN: A1.10.00.024
