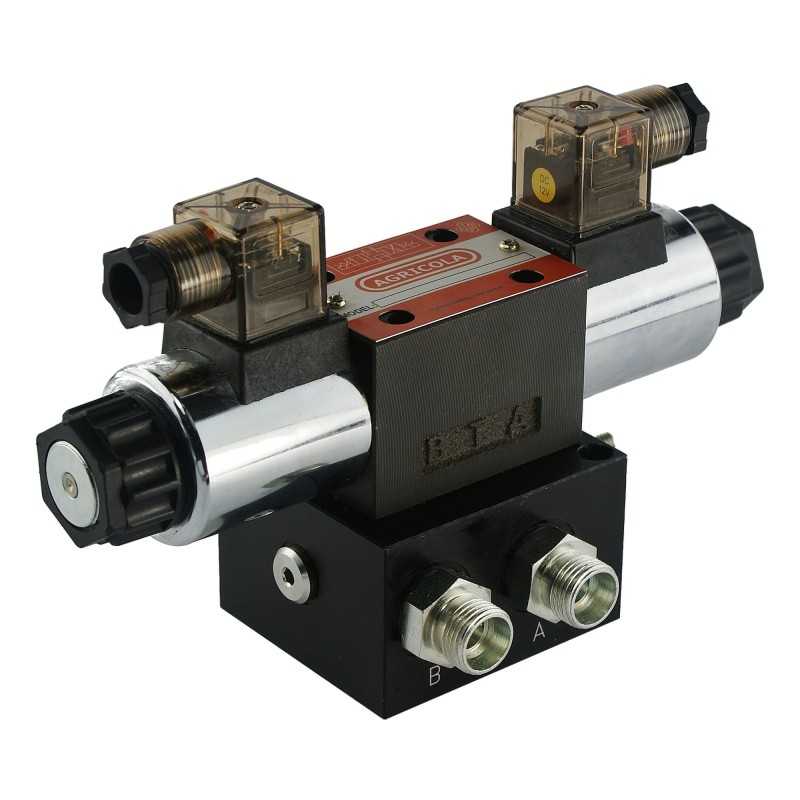

Cetop 3 ng6 1s 230v g hidroliderio skirstytuvas

Kodas 15013353520531

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS SKIRSTYTUVAS 1 SEK CETOP 03 NG6 ELEKTROS VALDYMAS 230VPGamyba:

Originalinis Hydrolider prekės ženklo produktas, gamintojo simbolis: 1.10.67.010

Taikymas:

naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai , šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

Komplektą sudaro jungčių komplektas su M18x1,5 išėjimu ir elektros kištukų komplektas.

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.

Valdymo pavyzdys: dvigubo veikimo pavara.

Medžiaga :

Skirstytuvo korpusas ir plieninis slankiklis , elektros kištukai ir plastikinės priveržimo veržlės, blokas pagamintas iš plieno arba aliuminio, priklausomai nuo partijos.

Valdymas:

Trys padėties slankiklis (1 - 0 - 2), spyruoklinis, t.y. atjungus maitinimą grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) išsikiša pavaros stūmoklio strypas.

2 padėtis veikia (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema :

Srovė:

Maitinimo kintamoji srovė (AC) ) 230V

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 3/8'' vidinis sriegis

Grįžimas į baką (T1, T2) : BSP 3/8'' vidinis sriegis

Sekcijos (A1, A2, A3) , A4, B1, B2, B3, B4): BSP 3/8'' vidinis sriegis

Serijinė jungtis (N): BSP 3/8' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų< p>

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Savarankiško reguliavimo galimybė, pilnas apsisukimas 30 barais

Rekomenduoja AGRICOLA alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:< p>

Leidžiama aplinkos temperatūra: -40 C iki +60 C

< p/>Leidžiama alyvos temperatūra: -15 C iki +80 C

Svarbu!!!

< p/>Agricola rinkiniai sukurti taip, kad juos būtų galima lengvai surinkti patiems . Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15013353520531

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.67.010

Specifinė nuoroda

MPN: A1.10.67.010
