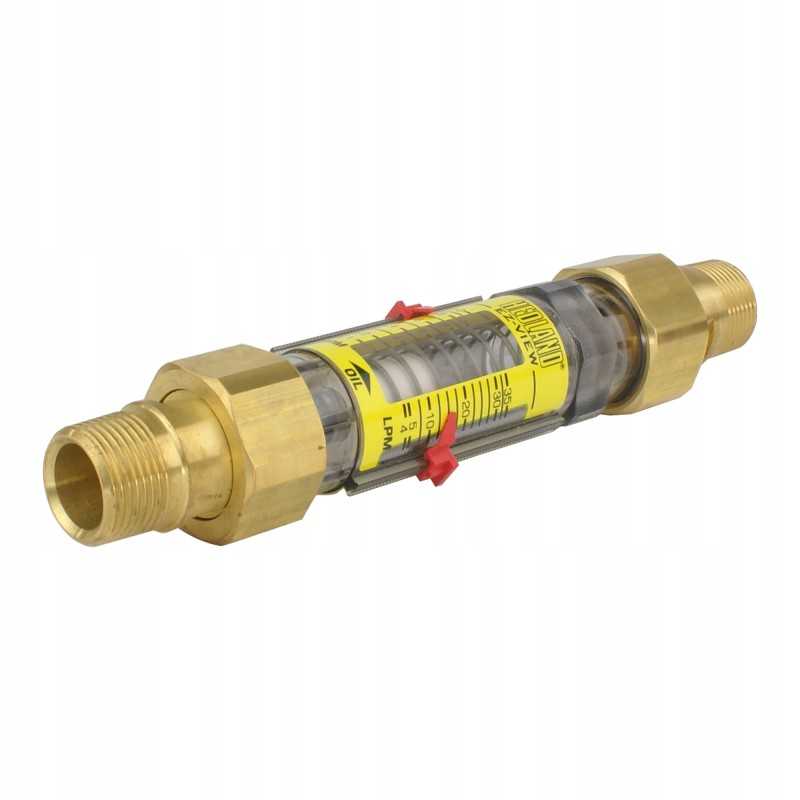

Srauto matuoklis 3 4 4 35l h630 110 hedland

Kodas 15012986616398

Prekės ženklas HEDLAND

Aprašymas
Prekė detaliau

Aprašymas

SRAUTŲ MATUOKLĖ SU SKALTELĖS ALYVOS SRAUTUI MATUOTI Gamyba:

Originalus Hedland gaminys, simbolis: 1.54.00.015

Taikymas:

Lengvai montuojamas, atsparus smūgiams, veikiantis bet kurioje padėtyje 5 % tikslumu slėgio srauto matuokliai, skirti matuoti alyvos srautą hidraulinėse sistemose, kurių srautas svyruoja nuo 4 iki 35 l/min.

Srauto matuoklis taip pat gali būti naudojamas srautui matuoti kitų skysčių. Žemiau pateikta tam tikros terpės pasirinkimo ir konvertavimo lentelė (standartinis mastelio pataisos koeficientas). Naudojant alyvos srauto matuoklį kitai terpei, debitas kiekvieną kartą turi būti skaičiuojamas pagal toliau pateiktą lentelę. Lentelėje pateikiama informacija, kuriai terpei rekomenduojamas debitmatis (R),

Nerekomenduojama (N) arba rekomenduojama susisiekti su gamykla (C).

VEIKIMO PRINCIPAS: Srauto matuokliai su kintamu skerspjūviu. Tikslios formos aštrių briaunų flanšas (1), įdėtas į stūmoklio mazgą (2), kartu su matavimo kūgiu (3) sukuria žiedinę angą. Skysčio srautas per srauto matuoklį sukuria slėgio skirtumą per angą, perkeldamas stūmoklį priešinga kryptimi nei veikia spyruoklė (4). Stūmoklis juda tiksliai ir tiesiogiai proporcingai srauto greičiui. Kalibruota spyruoklė veikia prieš tekėjimo kryptį. Ši spyruoklė sumažina klampumo jautrumą ir leidžia debitmatį montuoti bet kurioje padėtyje, net ir apverstą. Srauto greitis nuskaitomas stebint raudoną srauto indikatoriaus (5) liniją ant stūmoklio kalibruotos skaitinės skalės, esančios išoriniame skaidraus srauto matuoklio korpuso paviršiuje, atžvilgiu.

VEIKIMAS BET KOJE PADĖTIS: Unikali linijinio kintamo srauto matuoklio skerspjūvio spyruoklinė konstrukcija leidžia debitmatį montuoti bet kurioje padėtyje, nepakenkiant matavimo tikslumui. Galima montuoti horizontaliai arba vertikaliai arba su pasirenkama atvirkštine skale, suteikiančia galimybę stebėti srautą iš viršaus į apačią.

Lengva SKAITYTI SKALTELĖ: šis srauto matuoklis yra skaitomiausias gaminys savo klasėje. Ryškių spalvų srauto skalėje (6) yra paryškinti, lengvai įskaitomi skaičiai ir skyriai. Dėl padidintos skiriamosios gebos paralakso paklaida, susijusi su konkurenciniais tiesioginio nuskaitymo srauto matuokliais, yra praktiškai pašalinta.

KIEKTA KONSTRUKCIJA: srauto matuoklyje su jungtimis, pagamintame iš labai atsparaus polisulfono, yra minimalus judančių dalių skaičius, užtikrinantis. patikimas, be gedimų rodomas platus skysčių srauto greitis.

TIKSLUMAS IR PASIKARTOMUMAS: matuojant skysčius, kurių klampumas ir savitasis tankis yra kalibravimui naudojamų skysčių atžvilgiu, srauto matuoklio tikslumas yra ±5 % nuo visos skalės. . Pakartojamumas ±1 % ribose Tai ypač svarbu cikliškai, kai reikalingi pastovūs rodmenys.

DARBINĖ TEMPERATŪRA IR SLĖGIS: Maksimali temperatūra: 121°C (250°F).

Maksimalus slėgis: 22,4 baro/325 psi.

Prekė detaliau

Prekės ženklas HEDLAND

Kodas 15012986616398

Būklė Nauja

Charakteristikos

Gamintojas: HEDLAND
Detalės numeris: A1.54.00.015

Specifinė nuoroda

MPN: A1.54.00.015
