Hidraulinis skirstytuvas 1 sek. 40l greitoji jungtis

Kodas 15013056233808

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKIRSTYTUVAS P40 GREIČIŲJŲ JUNGČIŲ RINKINĖJE EURO LIZDŲ gamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 1.10.00.014

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turistinės mašinos, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l /min. Valdymo pavyzdys: viena dvigubo veikimo pavara.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Trijų padėčių svirtis (1 - 0 - 2), ant spyruoklės, t. y. ji pati grįžta į vertikalę:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva patenka į perpildymas.

1 darbinė padėtis (svirtis nustatyta į įstrižą padėtį į priekį) išsikiša pavaros mechanizmo stūmoklio strypas.

2 darbo padėtis (svirtis įstrižai atgal) Pavaros stūmoklio strypas susitraukia.

Dešinėje skirstytuvo hidraulinė schema:

Papildoma informacija:

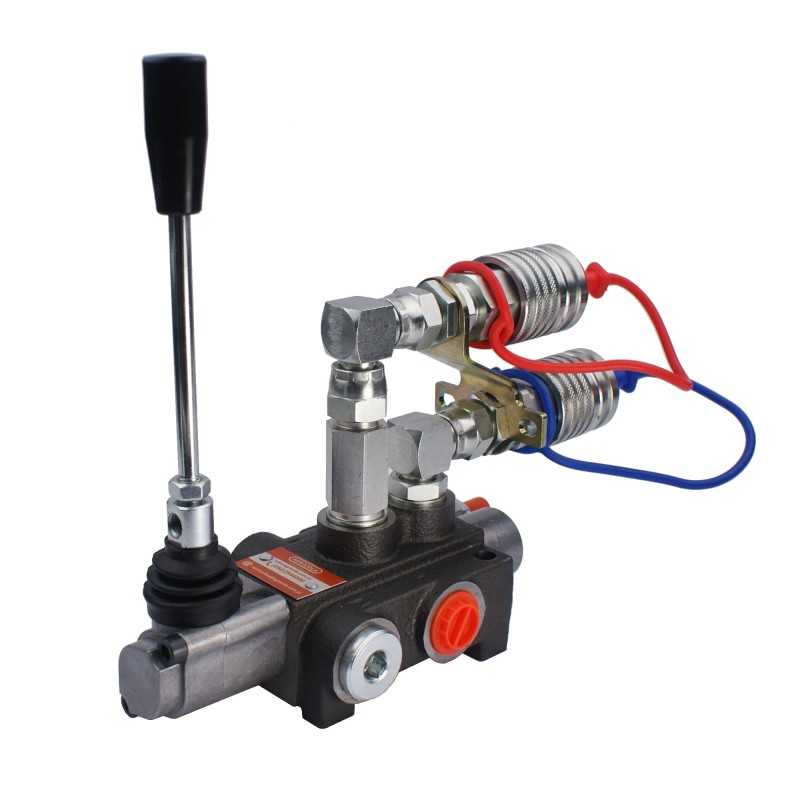

Komplektas siunčiamas kaip nuotraukoje, surinktas ir paruoštas prijunkite kištukus ir laidus. Galimybė komplektą keisti kliento pageidavimu. Visi euro kištukiniai lizdai tarpusavyje sujungiami naujovišku sprendimu. Specialus laikiklis sujungia du sekcijos lizdus, sukuriant vienodą, kompaktišką struktūrą. Tai užtikrina, kad nenutekės alyva, ir apsaugo nuo galimo sriegių ar skirstytuvo korpuso pažeidimo tvirtinant ir atjungiant greitąsias jungtis.

(nuotrauka kairėje yra iliustracinė)

Prijungimas:

Tiekimas iš siurblio (P): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T): BSP 1/2'' vidinis sriegis

< p/>Išvadas į sekcijas (A, B): greitoji jungtis EURO ISO lizdas

Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min. p>

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti tinkamas slėgis prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46< p>

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki + 60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013056233808

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A.1.10.00.014
Produkto svoris su vienetine pakuote: 2.7 kg

Specifinė nuoroda

MPN: A.1.10.00.014
