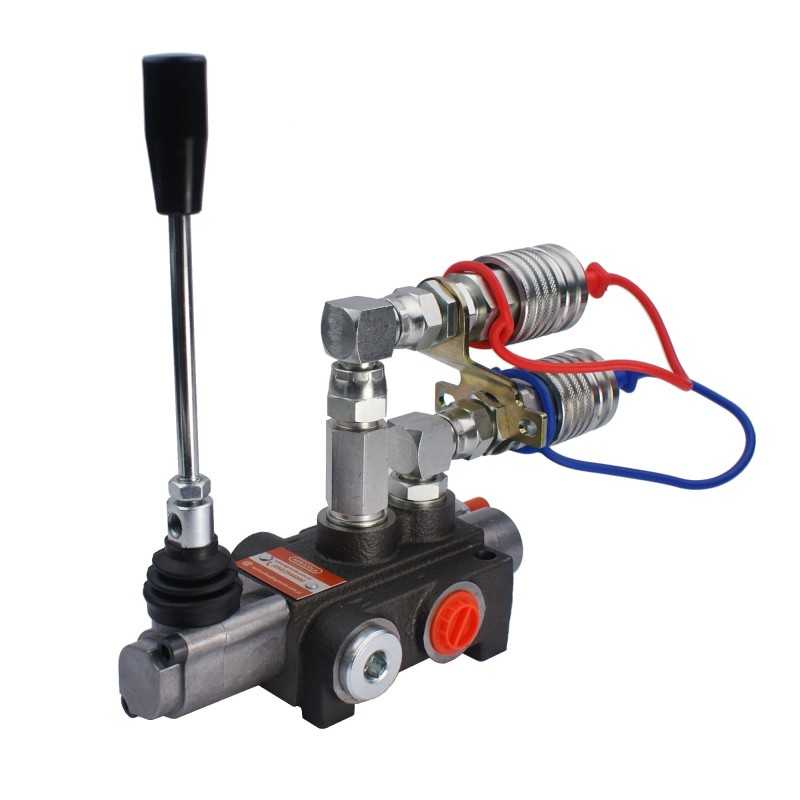

Hidraulinis skirstytuvas 1s 40l a1 badestnost gnia

Kodas 15012761692493

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKIRSTYTUVAS P40 GREITŲJŲ JUNGČIŲ RINKINĖJE EURO LIZDŲ gamyba:

Originalinis Hydrolider prekės ženklo gaminys, gamintojo simbolis: 1.10.00.014

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turistinės mašinos, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l /min. Valdymo pavyzdys: viena dvigubo veikimo pavara.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Trijų padėčių svirtis (1 - 0 - 2), ant spyruoklės, t.y. savaime grįžta į vertikalią:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą .

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (svirtis įstrižai į galą), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema:

Papildoma informacija:

Rinkinys siunčiamas kaip nuotraukoje, surinktas ir paruoštas prijungti kištukus ir laidus. Galimybė komplektą keisti kliento pageidavimu. Visi euro kištukiniai lizdai tarpusavyje sujungiami naujovišku sprendimu. Specialus laikiklis sujungia du sekcijos lizdus, sukuriant vienodą, kompaktišką struktūrą. Tai užtikrina, kad nenutekės alyva, ir apsaugo nuo galimo sriegių ar skirstytuvo korpuso pažeidimo tvirtinant ir atjungiant greitąsias jungtis.

(nuotrauka kairėje yra iliustracinė)

Prijungimas:

Tiekimas iš siurblio (P): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T): BSP 1/2'' vidinis sriegis

< p/>Išvadas į sekcijas (A, B): greitoji jungtis EURO ISO lizdas

Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min. p>

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti tinkamas slėgis prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46< p>

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki + 60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012761692493

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.014
Produkto svoris su vienetine pakuote: 2.7 kg

Specifinė nuoroda

MPN: A1.10.00.014
