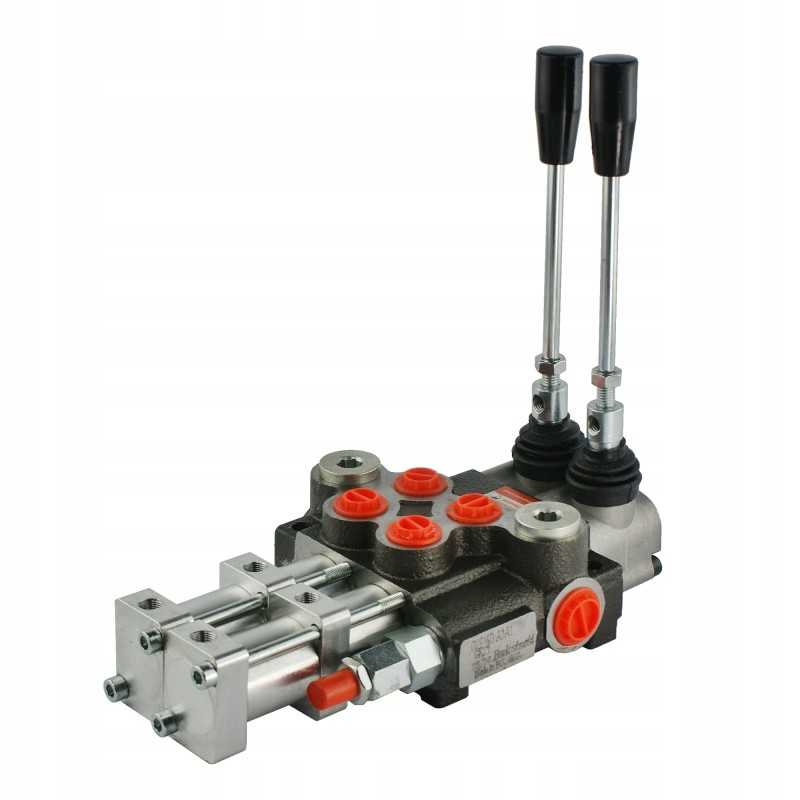

Skirstytuvas 2s 40l pneumatinis vairas badestnost

15012761609760
Badestnost
235,40 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40, VALDYMAS PNEUMATINIU ARBA SVIRTAISGamyba:

Originalus Badestnost prekės ženklo produktas, gamintojo simbolis: 1.10.00.120

Taikymas:

Tai plačiai naudojamas hidraulinėse sistemose pramoninėse mašinose ir sunkvežimiuose bei transporto priemonėse, naudojamose transporte, žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir pramonėje.

Naudojamas transporto priemonėse ir mašinose, kuriose yra pneumatinė sistema su valdikliu, galinčiu valdantis hidraulinį skirstytuvą.

Techniniai duomenys:

Rekomenduojamas alyvos srautas hidraulinėje sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: du dvigubi veikiantys cilindrai.

Galimybė nuosekliai prijungti prie esamos hidraulinės sistemos (reikalinga slėgio įvorė).

Rankinis valdymas:

Trijų padėčių svirtys (1 - 0 - 2), spyruokliniai, t.y. jie patys grįžta į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbinė padėtis (svirtis nustatyta įstrižai į priekį), pavaros stūmoklio kotas išsitraukia.< p>

2 darbo padėtis (svirtis nustatyta atgal įstrižai), pavaros stūmoklio kotas atsitraukia.

< p/>Pneumatinis valdymas:

Neutrali padėtis 0 (nėra pneumatinio slėgio prievaduose), pavaros stūmoklio strypas stovi – alyva

1 darbo padėtis (pneumatinis slėgis pirmoje prievadoje) , pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (pneumatinis slėgis antroje angoje), pavaros stūmoklio strypas atsitraukia.< p>

Dešinėje pusėje skirstytuvo hidraulinė schema:

HIDRAULINĖS SISTEMOS PARAMETRAI: Jungtis:

Maitinimas iš siurblio (P1, P2): BSP 1/2' vidinis sriegis '

Grįžti į bakas (T1, T2): BSP 1/2 vidinis sriegis''

Sekcijos (A1, A2, B1, B2): BSP 3/8 vidinis sriegis '

Serijos jungtis ( N): BSP 1/2 vidinis sriegis'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 barų

< p/>Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l /min

< p/>190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Komplektai tiksliam slėgio matavimui galima rasti skyriuje Manometrai - matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo keitimas 30Bar.< p>

AGRICOLA rekomenduojamos alyvos rūšys:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

PARAMETRAI PNEUMATINĖ SISTEMA:Jungtis:

1 ir 2 prievadai, vidinis sriegis korpuse: BSP 1/8'

Slėgio diapazonas:

Rekomenduojamas oras slėgis 5 - 10 bar

Prekė detaliau
Badestnost
15012761609760
Nauja

Charakteristikos

Gamintojas
Badestnost
Detalės numeris
A1.10.00.120
Produkto svoris su vienetine pakuote
5 kg

Specifinė nuoroda

MPN
A1.10.00.120
