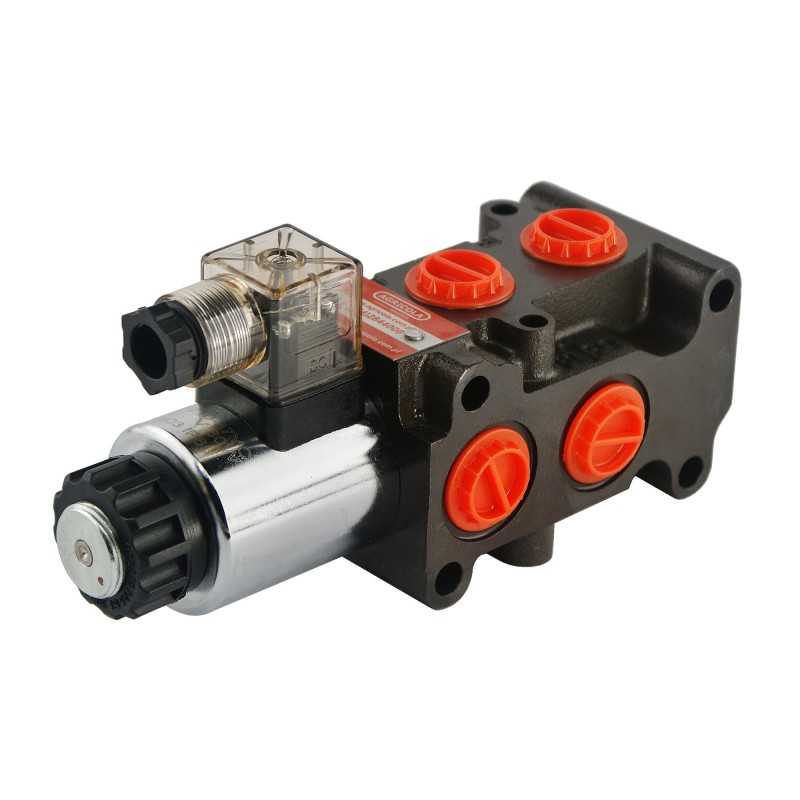

Solenoidinis skirstytuvas, elektrinis vožtuvas, 24v kištukas

Kodas 15013960254342

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SOLENOIDINIS VOŽTUVAS SKRYDŽIAUS ELEKTRINIS VOŽTUVAS 24V KIŠTUKAS Gamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: DVS6-6/2-24DC-G1/2, simbolis: 1.23.00.011

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos , traktoriai, purkštuvai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Elektros kištukas įtrauktas.

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.

Valdymo pavyzdys: du nepriklausomai veikiantys dvigubo veikimo cilindrai, valdomi iš vienos sekcijos hidrauliniame skirstytuve.

Veikimo principas:

Solenoidinis vožtuvas, naudojant elektros impulsą (24V), leidžia perjungti valdymą tarp dviejų nepriklausomai veikiančių dvigubo veikimo pavarų. Tai idealus sprendimas, kai turime hidraulinį skirstytuvą, kuriame jau naudojamos visos turimos sekcijos, o staiga atsiranda poreikis valdyti naują, papildomą pavarą.

TUR krautuvėlyje šis įrenginys leidžia valdyti iš vienos sekcijos kaušo skirstytuve ir rulonų griebtuvas arba krokodilas. Perjungimas tarp valdiklių atliekamas mygtuku. Jis gali būti montuojamas šalia skirstytuvo arba tiesiai ant valdymo elemento, pvz., ant svirties arba vairasvirtės.

Solenoidinis vožtuvas leidžia valdyti dvi pavaras, bet neleidžia valdyti jų vienu metu . Darbą reikia atlikti su pirmąja pavara, o tada pereiname prie antrosios pavaros valdymo.

Nuotraukoje parodytas 6/2 solenoidinio vožtuvo naudojimo pavyzdys:

Valdymas:

Dviejų padėčių slankiklis (1–2), ant spyruoklės, t.y., atjungus maitinimą, jis pats grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (1), galima valdyti pavarą Nr.1.

Slankiklio veikimo principas:

1 padėtis neutrali (srovės tiekimas į ritę yra atjungtas) galimybė valdyti pavarą Nr. 1.

2 darbo padėtis (maitinimas į ritę), galimybė valdyti pavarą Nr. 2.

Kairėje pusėje , skirstytuvo hidraulinė schema:

Srovė:

Maitinimo nuolatinė srovė (DC) 24V

Prijungimas:

Maitinimas iš skirstytuvo sekcija (P1, P2): BSP 1/2'' vidinis sriegis

< p/>Išėjimas į pavarą Nr. 1 (A, B): BSP 1/2'' vidinis sriegis

Išėjimas į pavarą Nr. 2 (C, D): BSP 1/2'' vidinis sriegis

Slėgio diapazonas:

Maksimalus slėgis: 210 barų

Alyva AGRICOLA rekomenduojami tipai:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojama alyvos temperatūra diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojamas alyvos filtravimas lygis 10–15 µ

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013960254342

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A.1.23.00.011
Produkto svoris su vienetine pakuote: 2.5 kg

Specifinė nuoroda

MPN: A.1.23.00.011
