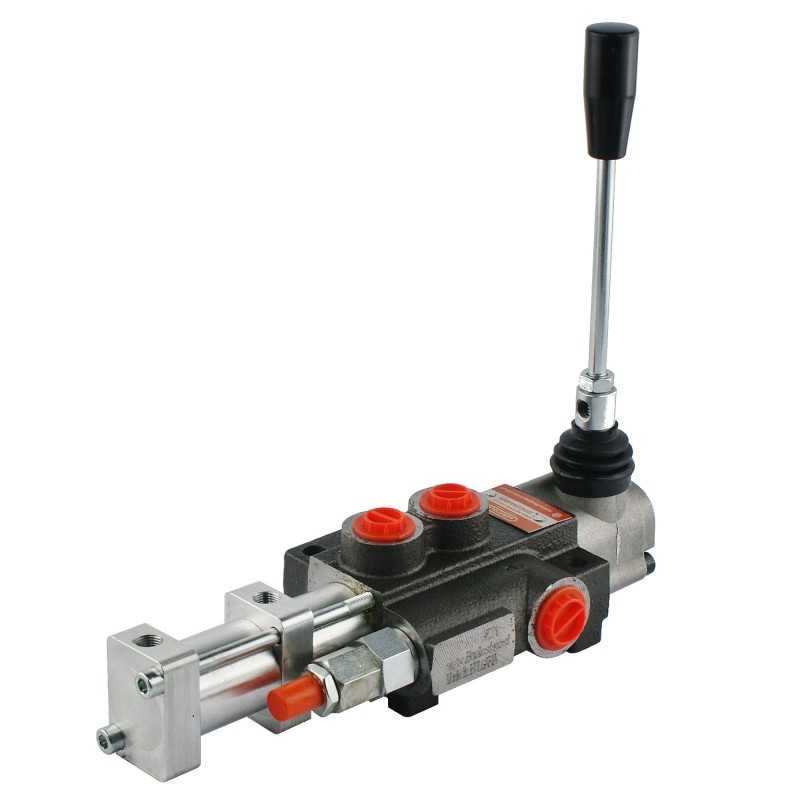

Hidraulinis skirstytuvas 1 sek pneumatinis vairavimas

Kodas 15013119904321

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

VIENOS SEKCIJOS HIDRAULINIS SKIRSTYTUVAS P40, VALDOMAS PNEUMATINIU ARBA SvirtimiGamyba:

Originalus prekės ženklo „Badestnost“ gaminys, gamintojo simbolis: 1.10.00.110

Taikymas:

Tai yra plačiai naudojamas hidraulinėse sistemose pramoninėse mašinose ir sunkvežimiuose bei transporto priemonėse, naudojamose transporte, žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir pramonėje.

Naudojama transporto priemonėse ir mašinose, kuriose yra pneumatinė sistema su valdikliu, galinčiu valdyti hidraulinis skirstytuvas.

Techniniai duomenys:

Rekomenduojamas alyvos srautas hidraulinėje sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: dvigubo veikimo cilindras .

Galimybė nuosekliai prijungti prie esamos hidraulinės sistemos (reikalinga slėgio įvorė).

Rankinis valdymas:

Trijų padėčių svirtis (1 - 0 - 2 ), spyruoklinis, t.y. savaime grįžta į vertikalią:< p>

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio kotas išsitraukia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai), pavaros stūmoklio kotas atsitraukia.

< p/>Pneumatinis valdymas:

Neutrali padėtis 0 (nėra pneumatinio slėgio prievaduose) stūmoklio strypas, pavara stovi - alyva patenka į perpildymą.

1 darbo padėtis (pneumatinė) slėgis pirmoje angoje), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (pneumatinis slėgis antroje angoje), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje yra skirstytuvo hidraulinė schema:

HIDRAULINĖS SISTEMOS PARAMETRAI:Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1/2" vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2" vidinis sriegis

Sekcijos (A ir B): vidinis sriegis BSP 3/ 8''

Serijos jungtis (N): vidinis BSP sriegis 1/2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min. p>

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti tinkamą slėgį.

Galimybė savaiminis reguliavimas, pilnas apsisukimo keitimas 30 barais.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukšta kokybiška alyva: FUCHS AGROFARM HYDRATEC HVI 46< p>

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: - 15 C iki +80 C

PARAMETRAI PNEUMATINĖJE SISTEMOJE:Jungtis:

1 ir 2 prievadai, vidinis sriegis korpuse: BSP 1/8'

Slėgio diapazonas:

Rekomenduojamas oro slėgis 5–10 barų

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013119904321

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.110
Produkto svoris su vienetine pakuote: 6 kg

Specifinė nuoroda

MPN: A1.10.00.110
