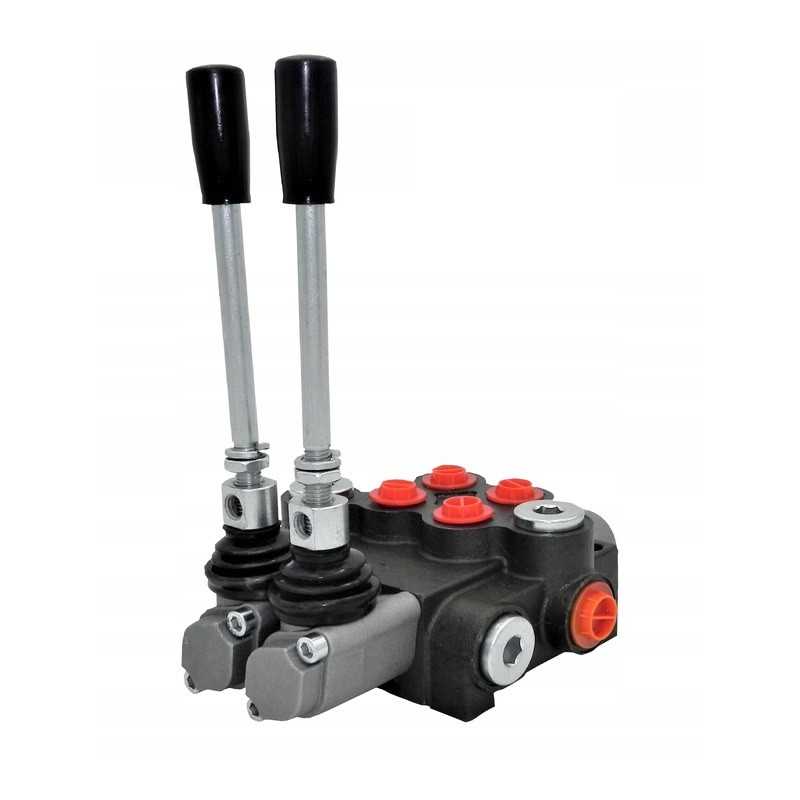

Hidraulinis skirstytuvas 2 sek 80l sek plūduriuojantis

Kodas 1509450215095

Prekės ženklas Perfect Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80 SU VIENA plūduriuojančia SEKCIJA Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose.

Skirstytuvas pritaikytas. įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turistinės mašinos, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Plaukiojanti sekcija. , taip pat žinomas kaip laisvas srautas, naudojamas, be kita ko, įsk. sniego valytuvams arba TUR frontaliniams krautuvams. Tai sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose. Apsaugo nuo pažeidimų, kurie tiesiogiai liečiasi su žeme, pvz., plūgo mentės.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min. Valdymo pavyzdys: dvi dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Pirmoji trijų padėčių svirtis (1 - 0 - 2) , ant spyruoklės, t.y. savaime grįžta į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį įstrižai) pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai), pavaros stūmoklio kotas atsitraukia.

< p/>Antra keturių padėčių svirtis (1 - 0 - 2 - 3) , trys padėtys (1 - 0 - 2) ant spyruoklės (svirtis pati grįžta į vertikalią), padėtis (3) plūduriuojanti ant skląsčio (svirtis sustoja plūduriuojančioje padėtyje):

Padėtis 0 neutrali (svirtis nustatyta vertikaliai) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekinę įstrižainę) išsikiša pavaros mechanizmo stūmoklio strypas.

2 darbinė padėtis (svirtis nustatyta įstrižai atgal) pavaros stūmoklio strypas atsitraukia.

3 slankioji padėtis su skląstis (svirtis nustatyta į maksimalią priekinę padėtį) pavaros stūmoklio strypas veikia laisvai, laisvai išsikiša ir įsitraukia veikiamas jėgų.

Prijungimas:

Maitinimas iš siurblio (P1) , P2): BSP 1/2'' arba BSP 3/4'' vidinis sriegis – priklausomai nuo pristatymo

Grįžti į baką (T1, T2): BSP 3/4'' vidinis sriegis

Sekcijos (A1, A2, B1, B2): BSP 1/2'' vidinis sriegis

Nuoseklioji jungtis (N): BSP 3/4' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

< p/>Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas 175 barai

Savarankiško reguliavimo galimybė, pilnas apsisukimo keitimas 30 barais.

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Taip pat siūlome pilną asortimentą galios hidraulikos srityje. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome sąskaitas faktūras

Kviečiame bendradarbiauti

Prekė detaliau

Prekės ženklas Perfect Hydraulic

Kodas 1509450215095

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Q80/2 1SP

Specifinė nuoroda

MPN: Q80/2 1SP
