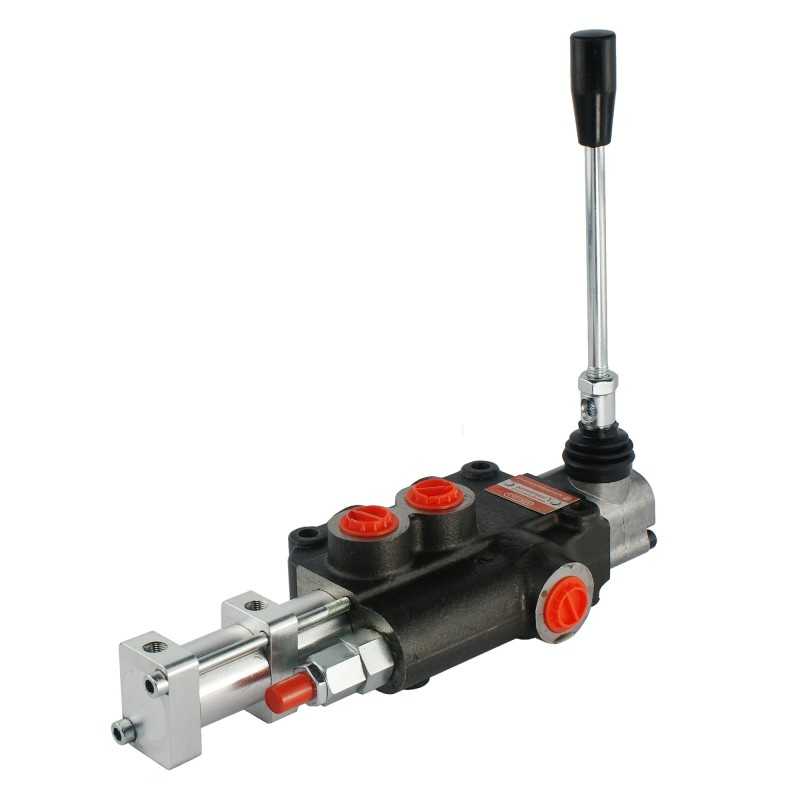

Skirstytuvas 1s 80l pneumatinis vairo badestnost

Kodas 15012762173927

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

VIENOS SEKCIJOS HIDRAULINIS SKLYTUVAS P80, VALDYMAS PNEUMATINIU ARBA SvirtimiGamyba:

Originalinis Hydrolider prekės ženklo produktas, gamintojo simbolis: 1.10.10.110

Taikymas:

Tai yra plačiai naudojamas hidraulinėse sistemose pramoninėse mašinose ir sunkvežimiuose bei transporto priemonėse, naudojamose transporte, žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir pramonėje.

Naudojama transporto priemonėse ir mašinose, kuriose yra pneumatinė sistema su valdikliu, galinčiu valdyti hidraulinis skirstytuvas.

Techniniai duomenys:

Rekomenduojamas alyvos srautas hidraulinėje sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: dvigubo veikimo cilindras .

Galimybė nuosekliai prijungti prie esamos hidraulinės sistemos (reikalinga slėgio įvorė).

Rankinis valdymas:

Trijų padėčių svirtis (1 - 0 - 2 ), spyruoklinis, t.y. savaime grįžta į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai), pavaros stūmoklio strypas atsitraukia.

Pneumatinis valdymas:

Neutrali padėtis 0 (nėra pneumatinio slėgio ant prievadų) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbinė padėtis (pneumatinis slėgis pirmoje angoje), pavaros stūmoklio strypas išsitraukia.

2 darbinė padėtis (pneumatinis slėgis antroje angoje), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema:

HIDRAULINĖS SISTEMOS PARAMETRAI: Jungtis:

Tiekimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grįžti į baką (T1, T2) : BSP 3/4'' vidinis sriegis

Sekcijos (A ir B): BSP 1/2'' vidinis sriegis

Serijos jungtis (N): BSP 3/4' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min

210 barų esant 80 l/min.

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti reikiamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiestesnė, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

PARAMETRAI PNEUMATINĖJE SISTEMoje:Prijungimas:

1 ir 2 prievadai, vidinis sriegis korpuse: BSP 1/8'

Slėgio diapazonas:

Rekomenduojamas oro slėgis 5–10 barų

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012762173927

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.110

Specifinė nuoroda

MPN: A1.10.10.110
