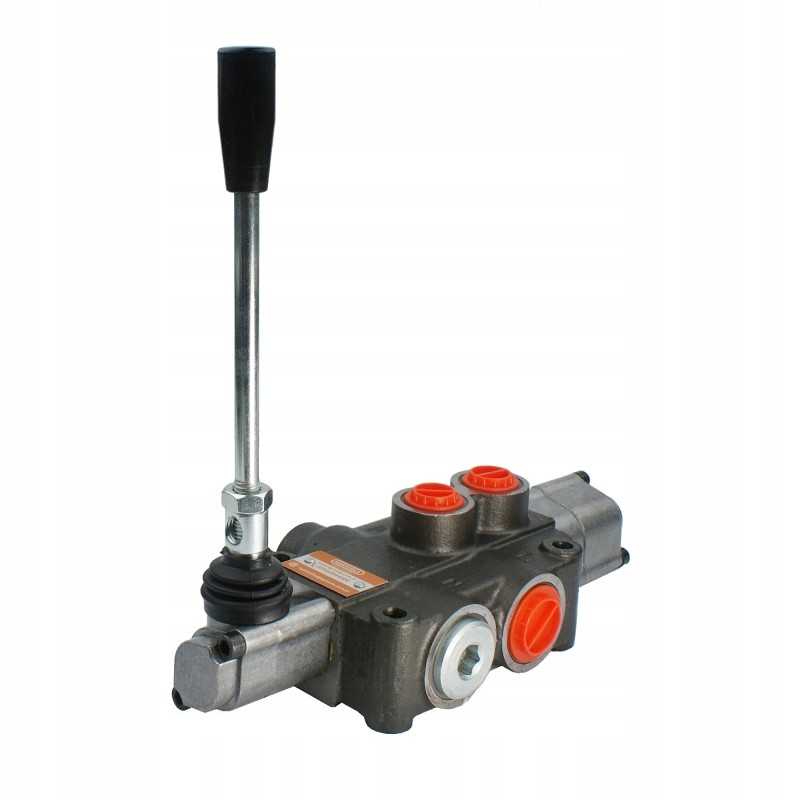

Hidraulinis skirstytuvas 1s 80l l12 badestnost

Kodas 15012761959224

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKIRSTYTUVAS P80 SU plūduriuojančia SEKCIJA Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: P80 L12 GKZ1

Taikymas:

Tai yra plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, tureriai, ciklopai, HDS krautuvai , statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Slankioji sekcija, dar vadinama laisvu srautu, naudojama, be kita ko, sniego valytuvams arba TUR frontaliniams krautuvams. Tai sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose. Apsaugo nuo žalos elementų, kurie turi tiesioginį sąlytį su žeme, pvz., plūgo geležtės.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: viena dvigubo veikimo pavara.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio mova).

Valdymas:

Keturių padėčių svirtis ( 1 - 0 - 2 - 3), trys padėtys (1 - 0 - 2) ant spyruoklės (svirtis pati grįžta į vertikalią padėtį), slankioji padėtis (3) ant skląsčio (svirtis sustoja plūduriuojanti padėtis):

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi – alyva patenka į perpildymą.

1 darbo padėtis (svirtis nustatyta įstrižainė padėtis į priekį), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (svirtis nustatyta įstrižoje padėtyje atgal) pavaros stūmoklio strypas atsitraukia.

Slankioji padėtis 3 su fiksatoriumi ( svirtis nustatyta maksimalioje priekinėje padėtyje) pavaros stūmoklio strypas veikia laisvai, laisvai tęsiasi ir įsitraukia veikiant veikiančioms jėgoms.

Dešinėje pusėje skirstytuvo hidraulinė schema:

Sujungimas:

Tiekimas iš siurblio (P): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T): BSP 3/4'' vidinis sriegis< p>

Išeiti į sekcijas (A, B): BSP 1/2'' vidinis sriegis

Serijos jungtis (N): BSP 3/4' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Anga perpildymo vožtuvo slėgis didėja proporcingai didėjant srautui:

180 barų prie 20 l/min

190 barų esant 40 l/min.

200 barų esant 60 l/min

210 barų prie 80 l/min

Tikslius slėgio matavimo rinkinius rasite skyriuje Slėgio matuokliai – matavimo rinkiniai

Tai yra rekomenduojama prieš pradedant patikrinti ir nustatyti reikiamą slėgį. Savarankiško reguliavimo galimybė, pilnas apsisukimas 30bar.

AGRICOLA rekomenduojami tepalų tipai:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiška alyva : FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012761959224

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.013
Produkto svoris su vienetine pakuote: 2.8 kg

Specifinė nuoroda

MPN: A1.10.10.013
