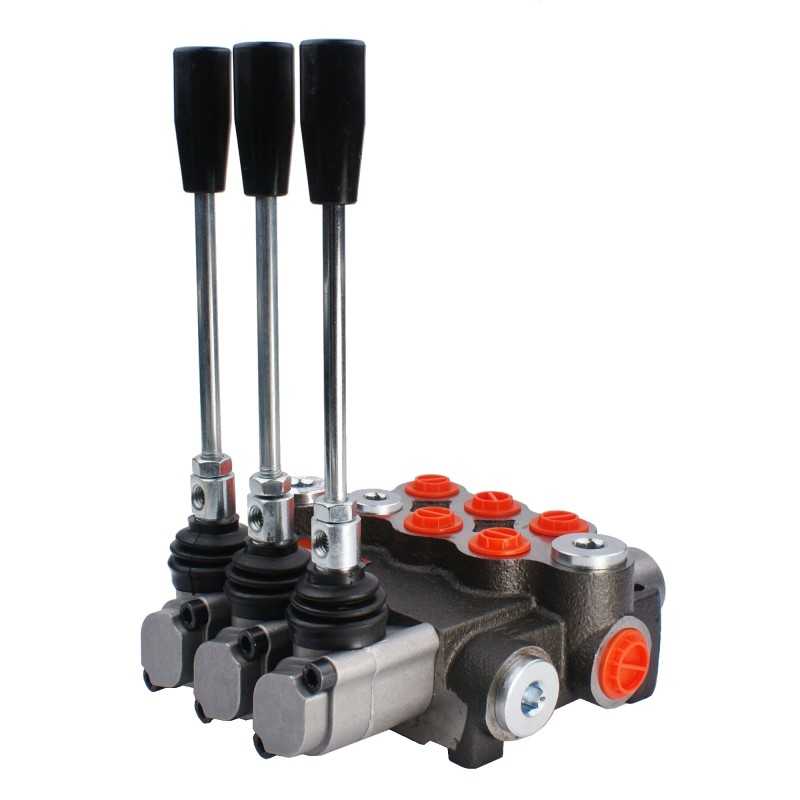

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40 SU VIENA SIURBLIO SEKCIJA Gamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 03P40 A1A1C1 GKZ1, simbolis: 1.10.00.032

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai. , ciklopai, HDS krautuvai, mašinų konstrukcija, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Stūmoklio sekcija specialiai pritaikyta valdyti vienpusio veikimo cilindrus.

Antroji sekcijos skylė gamykliškai įsukta, metalinė kamštiena. Čia nereikia atlikti papildomo pervedimo. Vienpusis cilindras laisvai krenta ir neblokuoja alyvos srauto, išeinančio iš siurblio.

Stūmoklio sekcija labai praverčia TUR priekiniuose krautuvose su vienpusiais cilindrais pagrindiniam rėmui pakelti.

< p/>Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: vienas vieno veikimo cilindras ir du dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visos trijų padėčių svirtys (1 - 0 - 2), spyruoklinės, t. y. jos pačios grįžta į vertikalią padėtį:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva patenka į perpildymą.

1 darbo padėtis (svirtis nustatyta įstrižai į priekį), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta įstrižai) padėtis atgal), pavaros stūmoklio strypas atsitraukia.

Dešinėje siūlomo kolektoriaus hidraulinė schema:

Prijungimas:

Maitinimas iš siurblio ( P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2'' vidinis sriegis

Sekcijos (A2, A3, B1, B2, B3): BSP 3/8'' vidinis sriegis

Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai srauto padidėjimas:

180 barų esant 10 l/min.

< p/>190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslių slėgio matavimo rinkinius rasite skyriuje Slėgio matuokliai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti tinkamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimas 30 Bar.

Rekomenduoja AGRICOLA alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:< p>

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012761872111

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.032
Produkto svoris su vienetine pakuote: 5.5 kg

Specifinė nuoroda

MPN: A1.10.00.032
