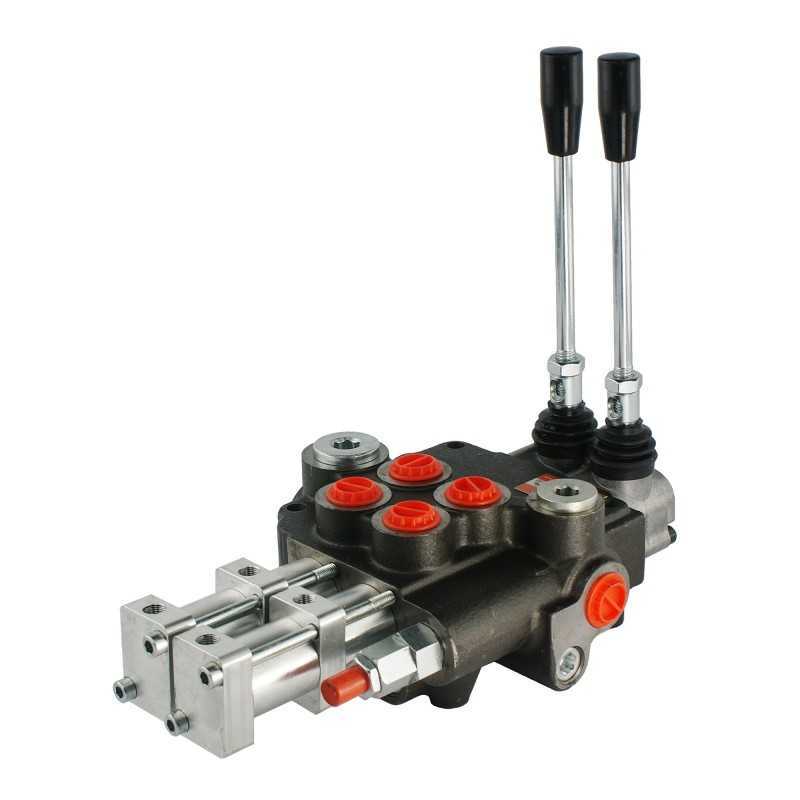

Skirstytuvas 2s 80l pneumatinis vairas badestnost

Kodas 15012762174677

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80, VALDYMAS PNEUMATINIU ARBA SVIRTAISGamyba:

Originalus Hydrolider prekės ženklo produktas, gamintojo simbolis: 1.10.10.120

Taikymas:

Tai plačiai naudojamas hidraulinėse sistemose pramoninėse mašinose ir sunkvežimiuose bei transporto priemonėse, naudojamose transporte, žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir pramonėje.

Naudojamas transporto priemonėse ir mašinose, kuriose yra pneumatinė sistema su valdikliu, galinčiu valdantis hidraulinį skirstytuvą.

Techniniai duomenys:

Rekomenduojamas alyvos srautas hidraulinėje sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: du dvigubi veikiantys cilindrai.

Galimybė nuosekliai prijungti prie esamos hidraulinės sistemos (reikalinga slėgio įvorė).

Rankinis valdymas:

Trijų padėčių svirtys (1 - 0 - 2), spyruokliniai, t.y. jie patys grįžta į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai), pavaros stūmoklio strypas atsitraukia.

Pneumatinis valdymas:

Neutrali padėtis 0 (nėra pneumatinio slėgio ant prievadų) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbinė padėtis (pneumatinis slėgis pirmoje angoje), pavaros stūmoklio strypas išsitraukia.

2 darbinė padėtis (pneumatinis slėgis antroje angoje), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema:

HIDRAULINĖS SISTEMOS PARAMETRAI: Jungtis:

Tiekimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grįžti į baką (T1, T2) : BSP 3/4'' vidinis sriegis

Sekcijos (A1, A2, B1, B2): BSP 1/2'' vidinis sriegis

Serijos jungtis (N): BSP 3 /4' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose : 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l /min

200 barų esant 60 l/min.

210 barų esant 80 l/min.

Tikslaus slėgio matavimo rinkinius rasite Manometruose - matavimas nustatymų sekcija

Prieš pradedant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo keitimas 30 Bar.

Alyvos tipai rekomenduoja AGRICOLA:

Skiedesnis, aukštos kokybės aliejus: LOTOS AGROL BOXOL 26< p>

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojama alyvos temperatūra diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

< p/>Leidžiama alyvos temperatūra: -15 C iki +80 C

PARAMETRAI PNEUMATINĖJE SISTEMOJE :Sujungimas:

1 ir 2 prievadai, vidinis sriegis korpuse: BSP 1/8'

Slėgio diapazonas:

Rekomenduojamas oro slėgis 5–10 barų

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012762174677

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.120

Specifinė nuoroda

MPN: A1.10.10.120
