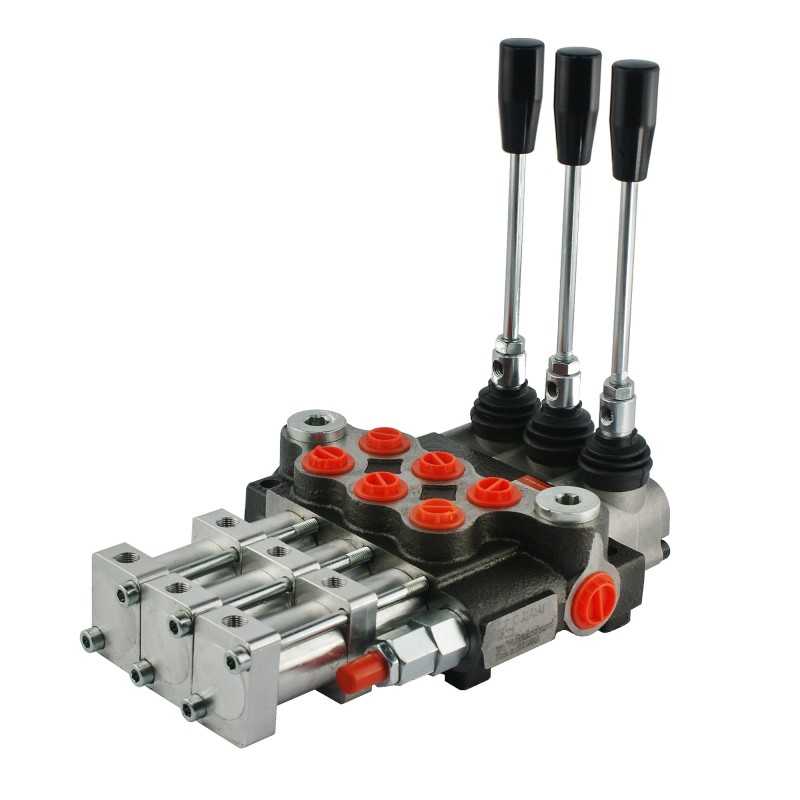

Hidraulinis skirstytuvas 3 sek pneumatinis vairas

Kodas 15013056234722

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40, VALDYMAS PNEUMATINIU ARBA SVIRTAISGamyba:

Originalus prekės ženklo „Badestnost“ gaminys, gamintojo simbolis: 1.10.00.130

Taikymas:

Tai plačiai naudojamas hidraulinėse sistemose pramoninėse mašinose ir sunkvežimiuose bei transporto priemonėse, naudojamose transporte, žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir pramonėje.

Naudojamas transporto priemonėse ir mašinose, kuriose yra pneumatinė sistema su valdikliu, galinčiu valdantis hidraulinį skirstytuvą.

Techniniai duomenys:

Rekomenduojamas alyvos srautas hidraulinėje sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: trys dvigubi veikiantys cilindrai.

Galimybė nuosekliai prijungti prie esamos hidraulinės sistemos (reikalinga slėgio įvorė).

Rankinis valdymas:

Trijų padėčių svirtys (1 - 0 - 2), spyruokliniai, t.y. jie patys grįžta į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbinė padėtis (svirtis nustatyta įstrižai į priekį), pavaros stūmoklio kotas išsitraukia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai), pavaros stūmoklio kotas atsitraukia.

Pneumatinis valdymas:

Neutrali padėtis 0 (nėra pneumatinio slėgio prievaduose), pavaros stūmoklio strypas stovi – alyva patenka į perpildymą.

1 darbo padėtis (pneumatinė) slėgis pirmoje angoje) išsikiša pavaros stūmoklio strypas.

2 darbo padėtis (antrosios angos pneumatinis slėgis) slepiasi pavaros stūmoklio strypas.

Dešinėje pusėje – hidraulinė schema skirstytuvo:

PARAMETRAI HIDRAULINĖJE SISTEMOJE:Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP vidinis sriegis 1/2''

Grįžti į baką (T1, T2): BSP vidinis sriegis 1/2''

Sekcijos (A1, A2, A3, B1, B2, B3) : BSP vidinis sriegis 3/8''

Serijos jungtis (N): BSP vidinis sriegis 1/2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite skiltyje Manometrai – matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti reikiamą slėgį.

Savarankinio spaudimo galimybė. reguliavimas, pilnas sukimosi keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva : FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

PARAMETRAI PNEUMATINĖJE SISTEMOJE:Jungtis:

1 ir 2 prievadai, vidinis sriegis korpuse: BSP 1/8'

Slėgis diapazonas:

Rekomenduojamas oro slėgis 5–10 barų

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013056234722

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A.1.10.00.130
Produkto svoris su vienetine pakuote: 2.5 kg

Specifinė nuoroda

MPN: A.1.10.00.130
