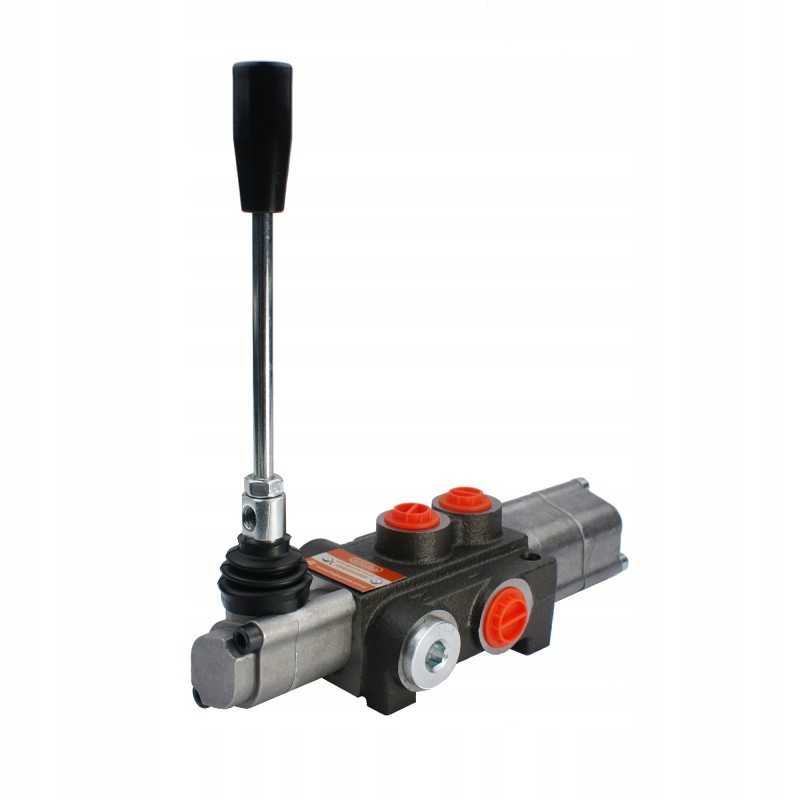

1 sekcijų hidraulinis skirstytuvas p40 k16gkz1

Kodas 15010652273527

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKIRSTYTUVAS P40 SU plūduriuojančia SEKCIJA Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: P40 K16 GKZ1, simbolis: 1.10.00.013

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai. , ciklopai, HDS krautuvai, mašinų konstrukcija, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Plaukiojanti sekcija, dar vadinama laisvu srautu, naudojama, be kita ko, sniego valytuvams arba TUR frontaliniams krautuvams. Tai sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose. Apsaugo nuo pažeidimų, kurie tiesiogiai liečiasi su žeme, pvz., plūgo ašmenys.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: viena dvigubo veikimo pavara.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Keturių padėčių svirtis (1 - 0 - 2 - 3), trys padėtys (1 - 0 - 2) ant spyruoklės (svirtis pati grįžta į vertikalią), padėtis (3) plūduriuojanti ant skląsčio (svirtis sustoja slankiojoje padėtyje) :

0 padėtis neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi – alyva patenka į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį įstrižai) Pavaros stūmoklio strypas išsitraukia.

2 darbo padėtis (svirtis nustatyta įstrižoje padėtyje atgal) pavaros stūmoklio strypas atsitraukia.

3 padėtis plūduriuojanti su fiksatoriumi (svirtis nustatyta maksimaliai priekinė padėtis) pavaros stūmoklio strypas veikia laisvai, laisvai išsikiša ir įsitraukia veikiamas jėgų .

Dešinėje pusėje skirstytuvo hidraulinė schema:

Prijungimas:

Tiekimas iš siurblio (P): BSP 1/2'' vidinis sriegis

< p/>Grįžimas į baką (T): BSP 1/2'' vidinis sriegis

Išvadas į sekcijas (A, B): BSP 3/8 colio vidinis sriegis

Nuoseklioji jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min. p>

210 barų esant 40 l/min.

Tikslius slėgio matavimo rinkinius rasite skyriuje Slėgio matuokliai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti tinkamas slėgis prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

< p/>Leidžiama aplinkos temperatūra: -40 C iki + 60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15010652273527

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: 1/10/00/013
Produkto svoris su vienetine pakuote: 2.8 kg

Specifinė nuoroda

MPN: 1/10/00/013
