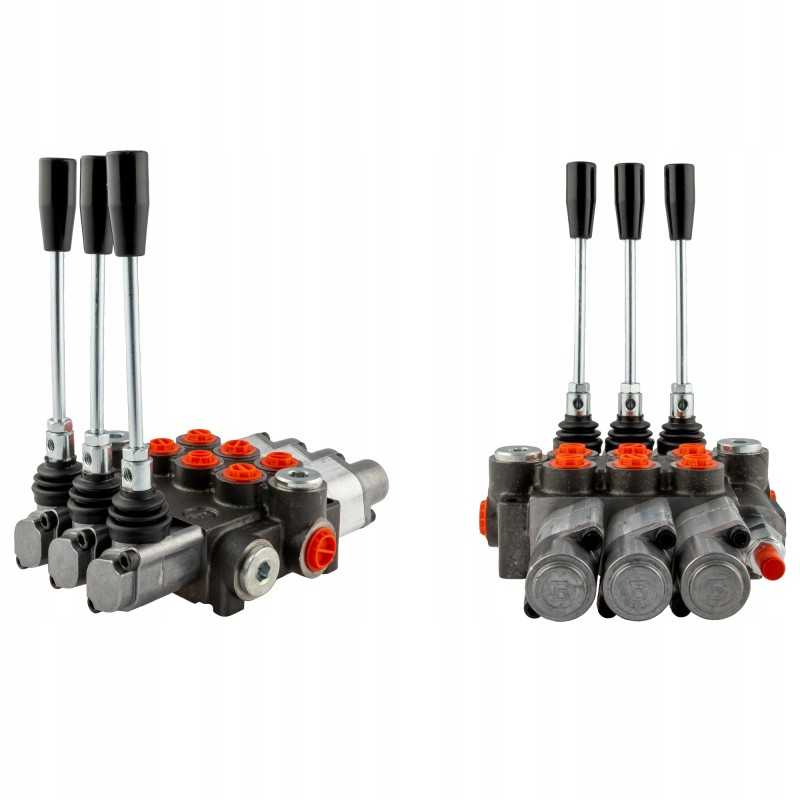

3 sekcijų hidraulinis skirstytuvas, 40l, 3x plūduriuojantis

Kodas 15013119903783

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40 SU TRIJAIS PLŪDANČIAMIS SEKCIJAS Gamyba:

Originali prekės ženklo Badestnost gaminys, gamintojo simbolis: 03P40 K16K16K16 GKZ1, simbolis: 1.10.00App.033>. p>

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai , statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Slankioji sekcija, dar vadinama laisvu srautu, naudojama, be kita ko, sniego valytuvams arba TUR frontaliniams krautuvams. Tai sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose. Apsaugo nuo pažeidimų, kurie tiesiogiai liečiasi su žeme, pvz., plūgo ašmenys.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: trys dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Trys keturių padėčių svirtys (1 - 0 - 2 - 3 ), trys spyruoklės padėtys (1 - 0 - 2) (svirtis pati grįžta į vertikalią), padėtis (3) plūduriuojanti ant skląsčio (svirtis sustoja plūduriuojančioje padėtyje):

0 padėtis neutrali (svirtis nustatyta vertikaliai) cilindro stūmoklio kotas stovi – alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį įstrižai) cilindro stūmoklio kotas išsikiša.

2 darbinė padėtis (svirtis nustatyta įstrižai į galą) cilindro stūmoklio kotas atsitraukia.

3 slankioji padėtis su skląsčiu (svirtis nustatyta į maksimalią priekinę padėtį) veikia cilindro stūmoklio kotas. laisvai, laisvai išsitiesia ir atsitraukia veikiant jėgoms.

Dešinėje pusėje skirstytuvo hidraulinė schema:

Prijungimas:

Tiekimas iš siurblys (P1, P2): BSP 1/2 colio vidinis sriegis

Base (T1, T2) užpakalinė dalis: BSP 1/2 colio vidinis sriegis

Sekcijos (A1, A2, A3, B1, B2, B3): BSP 3/8'' vidinis sriegis

< p/>Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:< p>

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo atidarymo slėgis vožtuvas didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min. min

210 barų esant 40 l/min

Precizinio matavimo rinkinių slėgį rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti atitinkamas slėgis prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

Rekomenduoja AGRICOLA alyvos tipai:

Skiedesnė aukštos kokybės alyva : LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013119903783

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.033.2
Produkto svoris su vienetine pakuote: 6.35 kg

Specifinė nuoroda

MPN: A1.10.00.033.2
