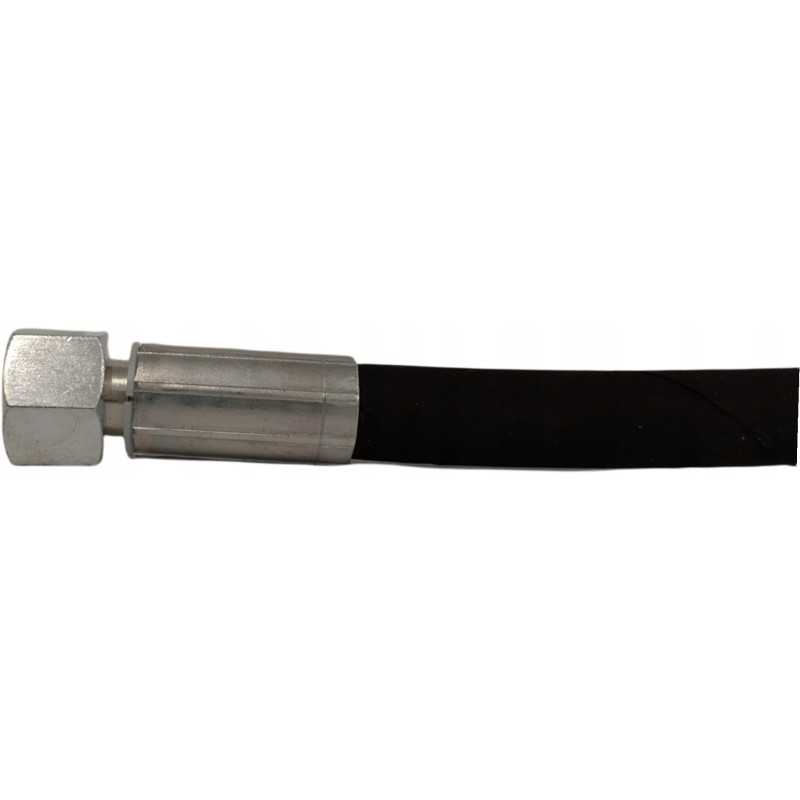

Hidraulinės žarnos linija AB DN12 M22 D 1100 275bar

Kodas 15012215727792

Prekės ženklas Other (Hydrad)

Aprašymas
Prekė detaliau

Aprašymas

Hidraulinė žarna AB 12/2 M22x1,5, 2 pynimo (2SN), 275 Bar, L-1100 mm Lanksčios hidraulinės žarnos, šalia standžių besiūlių vamzdžių, naudojamos kiekvienoje galios hidraulinėje skysčių pernešimo sistemoje. Didelis jų privalumas – lankstumas, leidžiantis plačias montavimo ir išdėstymo galimybes net ir sunkiai pasiekiamose vietose. Pažeidus, gedus ar nutekėjus, šias žarnas galima nesunkiai pakeisti nauju modeliu pagal konkrečią specifikaciją.

Žarna pagaminta remiantis hidrauline žarna, atitinkančia EN 853 2SN standartus ir siūlant patrauklią kainą. . Tai idealus sprendimas hidraulinėms sistemoms, kurių darbinis slėgis ne didesnis kaip 275 barai.

Žarnos specifikacijos:

vidinis skersmuo: 12,5 mm, 1/2', brūkšnys: -08

išorinis skersmuo: 21,2 mm

vidinis sluoksnis: sintetinė guma

armatūra: 2 plieninės vielos pynės

išorinis sluoksnis: sintetinė guma

darbinis slėgis: 275 bar

plyšimo slėgis: 1100 bar

lenkimo spindulys: 180 mm

temperatūros diapazonas: -40°C +100°C

standartas: EN 853 2SN

Kabelis su tiesiu DKOL metriniu antgaliu su vidiniu sriegiu M22x1,5 15L (veržlė) vienoje pusėje ir tiesiu antgaliu su išoriniu sriegiu M22x1,5 15L (GZ) kitoje pusėje

Kabelio specifikacija:

ilgis L - 11000 mm

antgalis 1 : DKOL M22x1.5 15L

2 pabaiga: CEL M22x1.5 15L

Kituose aukcionuose siūlomi laidai: 300, 400, 500, 600, 700, 750, 800, 900, 1000, 15,150, 150 1500, 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000, 9000 ir 10 000 mm.

Galime pagaminti bet kokio reikiamo dydžio hidraulinės sistemos žarnas ir tinkamas linijas!

produkcijos, todėl vartotojas gali būti tikras, kad gaminys bus paruoštas montuoti, ir ilgas veikimas! Kad galėtumėte nustatyti tam tikro žarnos matmens srauto vertę, turite naudoti atitinkamą lentelę (žr. .

Duomenys parenkami priklausomai nuo vamzdžio tipo:

slėgio (tiekimo) linija

siurbimo arba grąžinimo linija

Norint nustatyti atitinkamo skersmens hidraulinės žarnos dydį, reikia liniuotės, kurios vienas galas uždedamas srauto vertė (kairioji liniuotė), kita - srauto greičio vertė (dešinė liniuotė), priklausomai nuo žarnos naudojimo vietos.

Srauto greičio linijos turi intervalų vertes, kurios priklauso nuo individualių sistemos savybių.

Norėdami nustatyti geriausius parametrus, turite pasirinkti vidutinę vertę iš nurodyto diapazono, apvalinant kabelio matmenį iki viso dydžio virš indikacijos.

Projektuodami ir parenkant kabelius tam tikrai sistemai, taip pat turite atkreipti dėmesį į:

galų posūkio kampas, tai taikoma šių tipų žarnoms: alkūnė: alkūnė, ąsa: kilpa, alkūninė kilpa

tinkamo jungties tipo parinkimas, atsižvelgiant į žarnos vietą ir darbinę padėtį

žarnos lenkimo spindulio pasirinkimas

vengiant pasukti žarną montavimo metu, nes ji gali per anksti susidėvėti

tinkama kabelio apsauga nuo priešlaikinio nusidėvėjimo.

Siūlome daug įvairių hidraulinių jungiamųjų detalių ir žarnų. Jei neradote jus dominančio sprendimo arba ieškote pagal užsakymą pagamintos prekės, jį rasite čia!

Prekė detaliau

Prekės ženklas Other (Hydrad)

Kodas 15012215727792

Būklė Nauja

Charakteristikos

Gamintojas: Other (Hydrad)
Detalės numeris: AB12/2-1100

Specifinė nuoroda

MPN: AB12/2-1100
