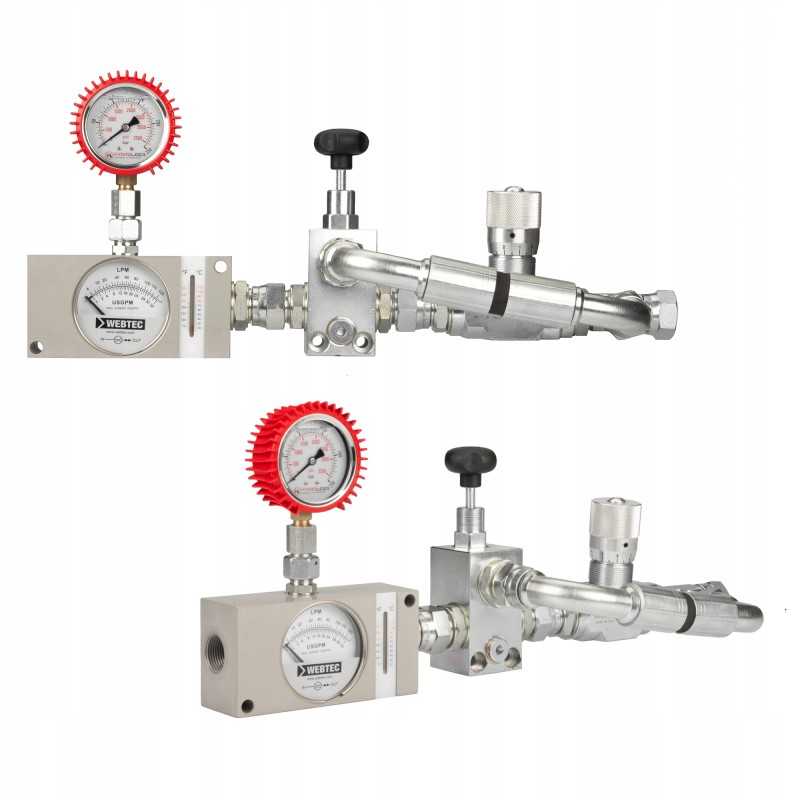

Srauto matuoklis 4 80l 50 250bar g3 4

Kodas 15013339336708

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

PRIETAISAS SRAUTUI IR SLĖGIUI SISTEMoje TIKRINTI Gamyba:

Originalinis „Hydrolider“ prekės ženklo produktas, simbolis: 1.54.01.220.251.1

Taikymas:

Profesionalus bandymo įrenginys , skirtas tikrinti siurblio generuojamo alyvos srautą ir slėgį hidraulinėse sistemose traktoriuose ar kitose mobiliose ar stacionariose mašinose.

Įrenginys leidžia inicijuoti darbo sąlygas, apkraunančias siurblį , kuri leidžia patikimai patikrinti jo techninę būklę ir maksimalų srauto bei slėgio našumą eksploatacinėmis sąlygomis.

Įmontuotas termometras nuolat rodo alyvos temperatūrą bandomoje sistemoje. Rinkinys taip pat leidžia patikrinti hidraulinių droselio sklendžių, perpildymo vožtuvų ir kitų, turinčių įtakos alyvos srautui ar slėgiui bet kurioje hidraulinės sistemos dalyje, pvz., tarp skirstytuvo ir imtuvų, pvz., pavarų ar variklių, nustatymą.

< p/>Techniniai duomenys:

< p/>Išbandytas srauto diapazonas: 4 - 80 l/min

Išbandytas slėgio diapazonas: 50 - 250 barų

Jungtys: G 3/ 4'

VEIKIMO PRINCIPAS: kintamo skerspjūvio debitmačiai. Tikslios formos, aštrių briaunų anga, įdėta į stūmoklio mazgą, stūmoklio judėjimas yra tiesiogiai proporcingas alyvos srautui.

Stūmoklis, sujungtas magnetu su debitmačio rodykle, rodo srautą ant disko. . Kūgio formos anga su aštriais kraštais sumažina klampumo jautrumą ir leidžia debitmatį montuoti bet kurioje padėtyje, net ir apverstą.

VEIKIMAS BET KOJE PADĖTIS: Unikali konstrukcija Linijinis srauto matuoklis su kintamu skerspjūviu leidžia montuoti srauto matuoklį bet kurioje padėtyje, nepakenkiant matavimo tikslumui. Jis gali būti montuojamas horizontaliai arba vertikaliai arba su pasirenkama apversta skale, kuri leidžia stebėti srautą iš viršaus į apačią.

Tačiau nekeiskite alyvos tekėjimo krypties, nes galite sugadinti srauto matuoklį .

Lengva atlikti skaitymo skalė: šis srauto matuoklis yra geriausiai skaitomas produktas savo klasėje. Srauto skalėje yra aiškūs, lengvai įskaitomi skaičiai ir padalos ant 63 mm skersmens ciferblato litrais arba galonais per minutę.

Kūginio indikatoriaus stūmoklio dėka matavimas klaida, susijusi su konkurenciniais srauto matuokliais su tiesioginiu rodmeniu.

KIETOJI KONSTRUKCIJA:

Srauto matuoklio korpusas pagamintas iš aliuminio, jame yra minimalus judančių dalių skaičius.

Srieginės tvirtinimo angos: 3/8' UNC x14

Sandarinimas: FKM standartas, fluoro guma

TIKSLUMAS IR PASIKARTOMUMAS: debitmačio tikslumas yra ±4 % visos skalės matuojant alyvą, todėl užtikrinamas patikimas, be gedimų srauto rodiklis. Srauto matuoklį rekomenduojama kalibruoti kas 12 mėnesių, ne vėliau kaip kas 36 mėnesius.

DARBO TEMPERATŪRA: Leistinas santykinis oro drėgnumas: 10 - 90 %

Aplinkos temperatūros diapazonas: - Nuo 10C iki 50C

Skysčio temperatūros diapazonas nuolat veikiant: nuo 20C iki 80C

Skysčio temperatūros diapazonas laikinai veikiant (mažiau nei 10 minučių): nuo 80C iki 110C

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15013339336708

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.54.01.220.251.1
Produkto svoris su vienetine pakuote: 5.4 kg

Specifinė nuoroda

MPN: A1.54.01.220.251.1
