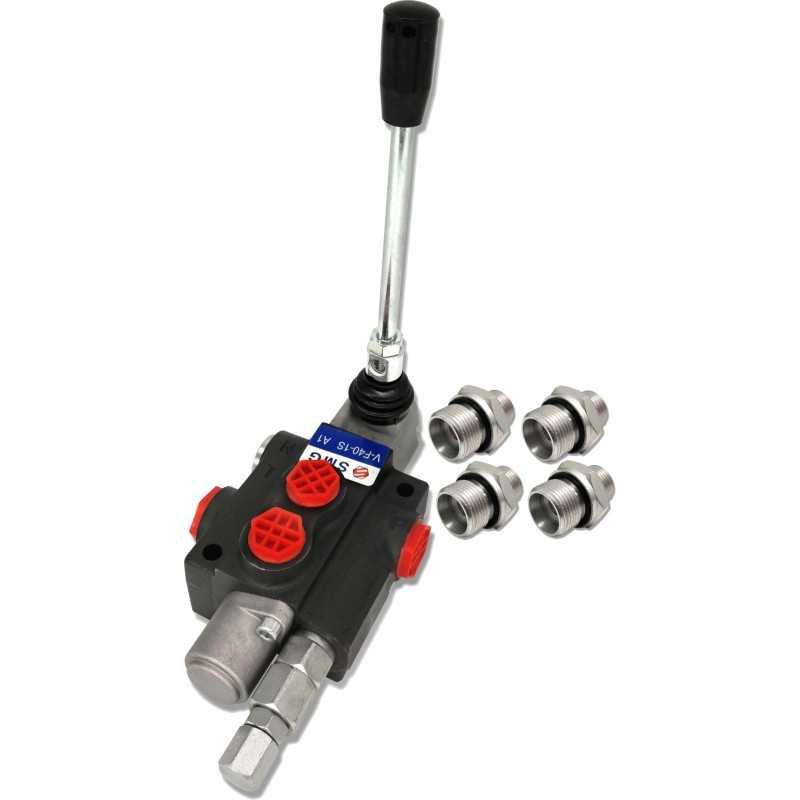

Hidro skirstytuvas, monoblokas, 1 sekcija, 40l jungtys

Kodas 15011277343551

Prekės ženklas SM-G

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS DALYTUVAS 40L SU JUNGTIS (NIPLĖLIAIS) SKRAW-MET KODAS: [8228] Gamintojas: SM-G (SKRAW MET GROUP) Apima: 1 sekcijų hidraulinis kolektorius 40L [1443]' -1x B2 jungtis'

M22x1.5 [1388]

2x BSP jungtis: 3/8'- M18x1.5 [1707]

Aukštos kokybės monoblokinis skirstytuvas, pasižymintis kompaktiška konstrukcija, stabiliu veikimu ir dideliu universalumu.

Leidžia valdyti vieną dvigubo veikimo pavarą .

Yra galimybė nuosekliai prijungti prie esamos sistemos.

Pritaikymas: Skirstytuvas puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams.

Gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ar statybose.

Universalus skirstytuvas, gali būti naudojamas įvairiose mašinų tipai, tokie kaip: Kiklopai

Krautuvai

Plūgai

Šakiniai krautuvai ir daugelis kitų

Trijų padėčių svirtis (1 – 0 – 2) ant spyruoklės savaime grįžta į vertikalią padėtį

0 padėtis neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta įstrižai į priekį), pavaros stūmoklio strypas išsikiša.

2 darbo padėtis (svirtis nustatyta į pasvirusią padėtį atgal), pavaros stūmoklis strypas susitraukia.

Jungtis: Maitinimo šaltinis (P) BSP 1/2''

Grįžimas (T) BSP 1/2''

Išėjimas į 3/8'' BSP sekcijas

1/2'' BSP jungtis

Techninės specifikacijos: Alyvos srautas: 0 - 40 l/min

Maksimalus darbinis slėgis: 250 barų

Leidžiama aplinkos temperatūra: -40 ℃ iki +60 ℃

Leidžiama alyvos temperatūra: -15 ℃ iki +80 ℃

Įrengtas apsauginis vožtuvas. diagrama žemiau esančioje nuotraukoje atitinka vieną skirstytuvo sekciją.

Tiesios hidraulinės jungtys – Speneliai Gamintojas: SM-G (SKRAW MET GROUP) Jie naudojami pagrindiniams hidraulinės sistemos komponentams sujungti su hidrauliniais kanalais.

Prijungimo pusėje yra yra ED sandariklis, kuris visiškai užsandarina sistemą.

Kita pusė yra atsakinga už hidraulinio vamzdžio arba alkūnės prijungimą. Sandarinimas įvyksta priveržus jungtis ant savaime užsisandarančio kūgio. Tai užtikrina visišką sistemos sandarumą

Jungtys skirtos įsukti į korpusą. Jie neturėtų būti naudojami dviem hidraulinėms linijoms sujungti. Šiuo tikslu naudojamos kituose aukcionuose parduodamos jungtys.

Pritaikymas: Hidraulinės jungtys puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams.

Gali būti naudojamos žemės ūkyje, sodininkystėje, miškininkystėje ar statybose.

Jungtys skirtos įsukti į korpusas, įskaitant: siurblį, skirstytuvą, pavarą ir kt.

Techninė nipelių specifikacija: Tiesi hidraulinė jungtis - nipelis M18x1,5 - G3/8' Bendras ilgis: 31,5 mm

Vardinis kanalo skersmuo: 10 mm

G1 sriegis ant korpuso pusė: išorinis colis 3/ 8'

M2 sriegis kabelio pusėje: išorinė metrinė M18x1,5

Tiesi hidraulinė jungtis - M22x1,5 nipelis - G1/2'Bendras ilgis: 35 mm

Nominalus praėjimo skersmuo: 11,5 mm

G1 sriegis korpuso pusėje: išorinis colis 1/2'

M2 sriegis kabelio pusėje: išorinė metrinė M22x1,5

Suspaudimo kūgio kampas: 24° (tipiškas Lenkijos standartui)

Nominalus slėgis: 180 barų

Maksimalus slėgis: 230 baras

Skysčio tipas: hidraulinė alyva

Versijos jungtys: lengvos

Medžiaga: suvirinamas plienas, cinkuotas, atsparus korozijai

Prekė detaliau

Prekės ženklas SM-G

Kodas 15011277343551

Būklė Nauja

Charakteristikos

Gamintojas: SM-G
Detalės numeris: V-F40-1S+P

Specifinė nuoroda

MPN: V-F40-1S+P
