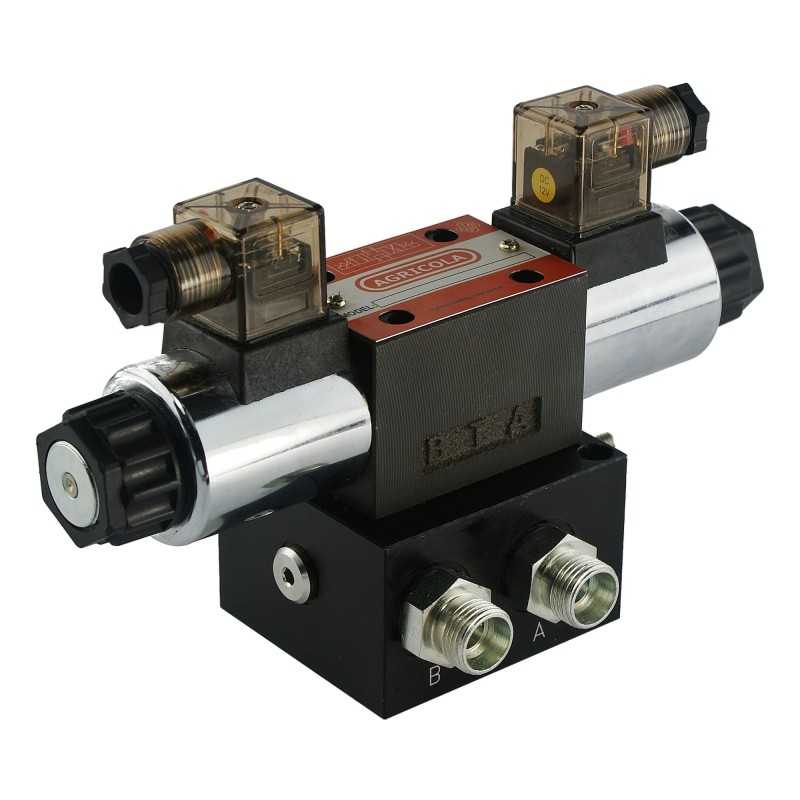

Cetop 3 ng6 1s 12v g hidroliderio skirstytuvas

Kodas 15013353519846

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS SKIRSTYTUVAS 1 SEK CETOP 03 NG6 ELEKTROS VALDYMAS 12VPGamyba:

Originalus prekės ženklo Hydrolider produktas, gamintojo simbolis: 1.10.60.010

Taikymas:

naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai , šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

Komplektą sudaro jungčių komplektas su M18x1,5 išėjimu ir 12 nuolatinės srovės elektros kištukų komplektas su šviesos diodais.< p>

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.

Valdymo pavyzdys: dvigubo veikimo pavara.< p>

Medžiaga:

skirstytuvo korpusas ir plieninis slankiklis, elektros kištukai ir plastikinės priveržimo veržlės, blokas pagamintas iš plieno arba aliuminio, priklausomai nuo partijos.

Valdymas:

Trijų padėčių slankiklis (1 – 0 – 2), spyruoklinis, t. y., atjungus maitinimą, pats grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tik pirmai ritei ) išsikiša pavaros stūmoklio strypas.

2 padėtis veikia (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema :

Srovė:

Maitinimo nuolatinė srovė (DC) ) 12V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę patenka srovė.

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 3/8 colių vidinis sriegis

Grįžimas į baką (T1, T2): BSP 3/8'' vidinis sriegis

Sekcijos (A1, A2, A3, A4, B1, B2, B3, B4): BSP 3/8'' vidinis sriegis

Serijos jungtis (N): BSP 3/8' vidinis sriegis

Slėgio diapazonas:

< p/>Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų.

Perpildymo vožtuvas gamykloje nustatytas į 175 bar.

Galimybė savarankiškai reguliuotis, visas apsisukimas keičiamas 30 barais.

Rekomenduojami alyvos tipai AGRICOLA:

Skiedesnis, aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas :

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Svarbu!!!

Agricola rinkiniai buvo sukurti taip, kad juos būtų lengva surinkti patiems. Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15013353519846

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.60.010
Produkto svoris su vienetine pakuote: 2.5 kg

Specifinė nuoroda

MPN: A1.10.60.010
