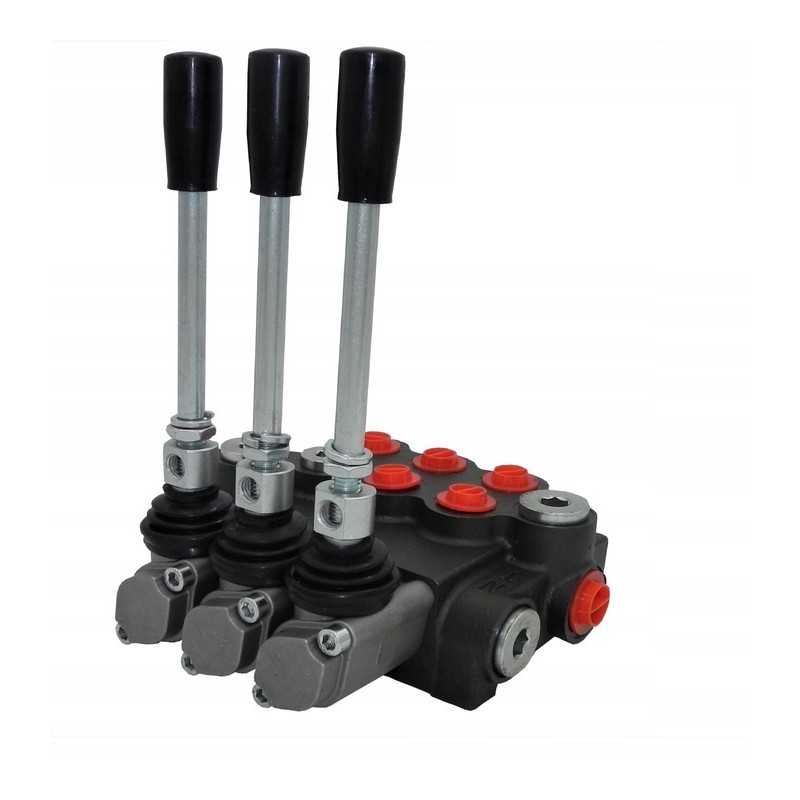

Hidraulinis skirstytuvas, 3 sekcijų, 80l, plūduriuojantis

Kodas 15013684270401

Prekės ženklas Perfect Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80 SU plūduriuojančia SEKCIJA Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose.

Skirstytuvas pritaikytas įvairioms reikmėms. mašinų tipai, tokie kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turistinės mašinos, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Plaukiojanti sekcija, taip pat žinomas kaip laisvas srautas, naudojamas, be kita ko, įsk. sniego valytuvams arba TUR frontaliniams krautuvams. Tai sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose. Apsaugo nuo žalos elementų, kurie turi tiesioginį sąlytį su žeme, pvz., plūgo geležtės.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: trys dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Pirmoji ir antroji svirtis trys padėtys (1 - 0 - 2), ant spyruoklės, t. y. ji pati grįžta į vertikalią:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva patenka į perpildymą.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai padėtyje), pavaros stūmoklio strypas atsitraukia.

Trečia keturių padėčių svirtis (1 - 0 - 2 - 3), trys padėtys (1 - 0 - 2) ant spyruoklės (svirtis grįžta į vertikalią savaime), slankioji padėtis (3) ant skląsčio (svirtis sustoja plūduriuojančioje padėtyje):

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva patenka į perpildymas.

1 darbinė padėtis (svirtis nustatyta įstrižai į priekį), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta įstrižai atgal), pavaros stūmoklio kotas atsitraukia .

3 plūduriuojanti padėtis su fiksatoriumi (svirtis nustatyta maksimalioje priekinėje padėtyje), pavaros stūmoklio strypas veikia laisvai, veikiamas jėgų laisvai išsikiša ir įsitraukia.

Sujungimas:

Siurblio maitinimas (P1, P2): BSP 1/2" arba BSP 3/4" vidinis sriegis – priklausomai nuo pristatymo

Grįžti į baką (T1, T2) : BSP 3/4'' vidinis sriegis

Sekcijos (A1, A2, A3, B1, B2, B3): vidinis sriegis BSP 1/2''

Serijos jungtis (N ): BSP 3/4' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų< p>

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barus

Savarankio reguliavimo galimybė, pilnas sukimosi keitimas 30 Bar.

Rekomenduojamas alyvos temperatūros diapazonas :

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Mūsų pasiūlyme yra daugumos tipų hidrauliniai varikliai, taip pat visas galios hidraulikos asortimentas. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome sąskaitas faktūras

Kviečiame bendradarbiauti

Prekė detaliau

Prekės ženklas Perfect Hydraulic

Kodas 15013684270401

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Q80/3 1SP

Specifinė nuoroda

MPN: Q80/3 1SP
