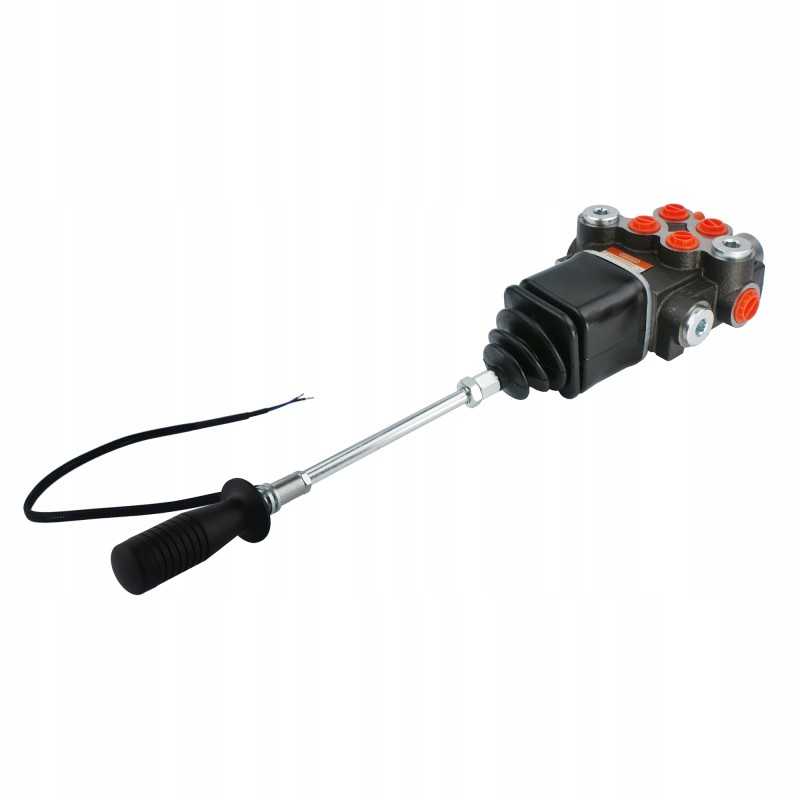

Platintojas hydr 2s 40l a1a1 joy 1p badestnost

Kodas 15012761573003

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINĖS DALYTUVAS P40, VALDYMAS ĮSTATYTA JUOSTE SU MYGTUKU Gamyba:

Originalus prekės ženklo BADESTNOST gaminys, gamintojo simbolis: 1.10.00.029.1

Taikymas:< p>

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turistinės mašinos, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai , ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: dvi dvigubo veikimo pavaros ir papildomas elektrinis valdymas, pvz., 6/2 solenoidinis vožtuvas (valdomas trečiosios pavaros)

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio mova).

Valdymas:

Penkių padėčių vairasvirtė ant spyruoklės, t.y. ji pati grįžta į vertikalią padėtį:

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai), stūmoklio strypai abiejų pavarų yra nejudančios – alyva patenka į perpildymą.

1 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į priekį), pirmosios pavaros stūmoklio kotas išsikiša.

2 darbinė padėtis (vairasvirtės svirtis nustatyta įstrižai atgal), pirmosios pavaros stūmoklio kotas atsitraukia.< p>

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į kairę) antrosios pavaros stūmoklio kotas išsitraukia .

4 darbinė padėtis (vairasvirtės svirtis nustatyta įstrižai į dešinę) antrojo pavaros mechanizmo stūmoklio strypas įsitraukia.

12 V arba 24 V elektrinis mygtukas:

Paspaudimas vairasvirtės mygtukas leidžia išvesti elektrinį signalą, kuris įjungia ritę įvairių tipų elektra valdomuose vožtuvuose. Populiariausias yra 6/2 solenoidinis vožtuvas, leidžiantis valdyti papildomą trečią sekciją, TUR krauve tai gali būti krokodilas arba ryšulių griebtuvas.

Dešinėje yra hidraulinis siūlomo skirstytuvo schema:

Prijungimas :

Patiekimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grįžti į bakas (T1, T2): BSP 1/2'' vidinis sriegis< p>

Sekcijos (A1, A2, B1, B2): BSP 3/8'' vidinis sriegis

Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų, esant 30 l/min.

210 barų esant 40 l/min.

Gali būti naudojami tikslūs slėgio matavimo rinkiniai rasite skyriuje Manometrai - matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo pokytis 30Bar.

AGRICOLA rekomenduojamos alyvos rūšys:

Skiedesnis, aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

< p/>Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012761573003

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.029.11

Specifinė nuoroda

MPN: A1.10.00.029.11
