Hidraulinės žarnos vamzdis bk dn10 m18 d 600 330bar

Kodas 15013798322325

Prekės ženklas Other (Hydrad)

Aprašymas
Prekė detaliau

Aprašymas

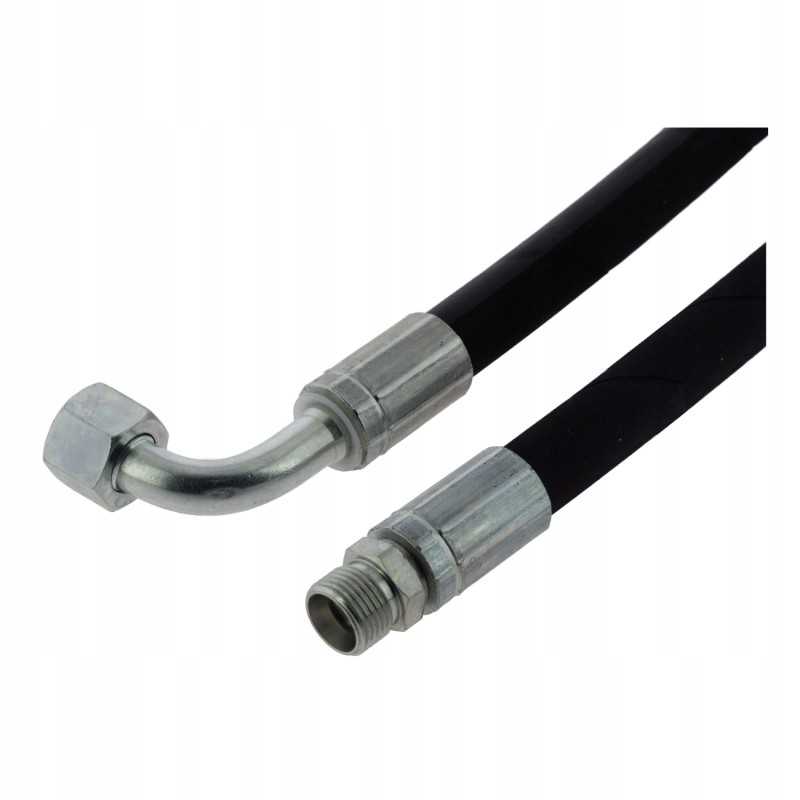

Hidraulinė žarna BK 10/2 M18x1,5, 2 pynės (2SN), 330 barų, L-600 mm, su vienu 90 alkūnės galu su vidiniu sriegiu (veržle), o kita su išoriniu sriegiu GW/GZEF Lanksčios hidraulinės žarnos prie pat kieti besiūliai vamzdžiai naudojami kiekvienoje hidraulinėje skysčių perdavimo sistemoje. Didelis jų privalumas – lankstumas, leidžiantis plačias montavimo ir išdėstymo galimybes net ir sunkiai pasiekiamose vietose. Pažeidimo, gedimo ar nuotėkio atveju šias žarnas galima lengvai pakeisti nauju modeliu pagal konkrečią specifikaciją.

Žarna pagaminta remiantis North-Fighter hidraulinės žarnos pagrindu ir atitinka EN 853 2SN standartus. patraukli kaina. Tai idealus sprendimas hidraulinėms sistemoms, kurių darbinis slėgis ne didesnis kaip 330 barų.

Žarnos specifikacijos:

vidinis skersmuo: 10 mm, 3/8', brūkšnys: -06

išorinis skersmuo: 18 mm

vidinis sluoksnis: sintetinė guma

armatūra: 2 plieninės vielos pynės

išorinis sluoksnis: sintetinė guma

darbinis slėgis: 330 bar

plyšimo slėgis: 1320 bar

lenkimo spindulys: 130 mm

temperatūros diapazonas: -40°C +100°C

standartas: EN 853 2SN

Kabelis iš abiejų pusių gofruotas DKOL tiesiais metriniais antgaliais, vienas su vidiniu sriegiu M18x1,5 12L (veržlė), kitas su išoriniu sriegiu M18x1,5 12L

Kabelio specifikacijos:

ilgis L - 600 mm

antgalis 1: DKOL90 M18x1,5 12L

2 patarimas: CEL M18x1,5 12L

Kituose aukcionuose siūlomi kabeliai: 300, 400, 500, 600, 700, 750, 800, 900, 1000, 1100, 1200, 1000, 1100, 1200, 1450,0,50,0,5 3000, 3 500, 4000, 4500, 5000, 6000, 7000, 8000, 9000, 10000, 12500, 15000, 17500, 20000, 17500, 20000, 17500, 20000, 25000, 40,0,5000 00 ir 50000 mm.

Mes galime pagaminti žarną bet kokio dydžio reikia!

Visos mūsų hidraulinės žarnos yra išvalomos atitinkamame gamybos etape, todėl vartotojas gali būti tikras, kad gaminys bus paruoštas montavimui ir ilgalaikiam naudojimui! Kad būtų galima nustatyti tam tikro žarnos matmens srauto vertę , naudokite atitinkamą lentelę (žr. toliau).

Duomenys parenkami atsižvelgiant į vamzdžio tipą:

slėgio (tiekimo) linija

siurbimo arba grąžinimo linija

Norint nustatyti tinkamą hidraulinės žarnos skersmenį, jums reikia liniuotės, vienos kurio galas taikomas srauto vertei (kairioji liniuotė), kita – srauto greičio vertei (dešinė liniuotė), priklausomai nuo kabelio pritaikymo vietos.

Srauto greičio linijose yra verčių diapazonai, kurie priklauso nuo asmens sistemos charakteristikos.

Norint nustatyti geriausius parametrus, reikia pasirinkti vidutinę vertę iš tam tikro diapazono, suapvalinant kabelio matmenį iki viso dydžio virš indikacijos.

Projektuodami ir parinkdami kabelius konkrečiai sistemai, taip pat turite atkreipkite dėmesį į:

galų pasukimo kampą, jis naudojamas esant šių tipų žarnoms: alkūnė: alkūnė, akis: akis, alkūnė-akis

tinkamo galo tipo parinkimas, atsižvelgiant į vietą ir darbo padėtį žarnos dalis

žarnos lenkimo spindulio parinkimas

montuojant vengiant žarnos sukimosi, nes ji gali anksčiau susidėvėti

tinkama žarnos apsauga nuo priešlaikinio nusidėvėjimo.

Siūlome daug įvairių hidraulinių jungiamųjų detalių ir žarnų. Jei neradote jus dominančio sprendimo arba ieškote pagal užsakymą pagamintos prekės, jį rasite čia!

Prekė detaliau

Prekės ženklas Other (Hydrad)

Kodas 15013798322325

Būklė Nauja

Charakteristikos

Gamintojas: Other (Hydrad)
Detalės numeris: BK10/2-600

Specifinė nuoroda

MPN: BK10/2-600
