Hidraulinės žarnos vamzdis bk dn10 m18 d 1600 330bar

Kodas 15013798322786

Prekės ženklas Other (Hydrad)

Aprašymas
Prekė detaliau

Aprašymas

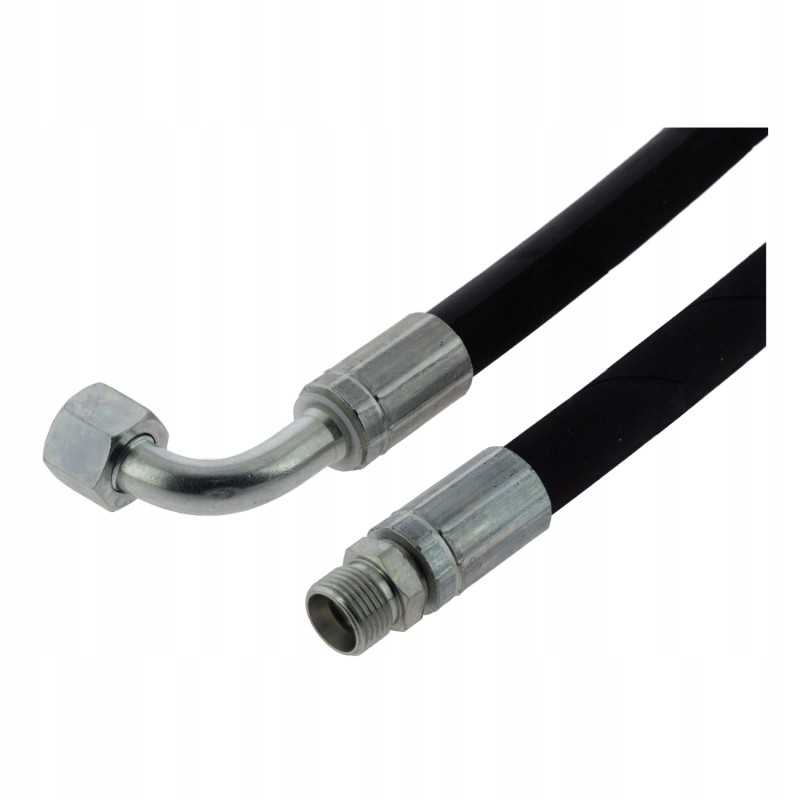

Hidraulinė žarna BK 10/2 M18x1,5, 2 pinti (2SN), 330 barų, L-1600 mm, su vienu 90 alkūniniu galu su vidiniu sriegiu (veržle), o kita su išoriniu sriegiu GW/GZEF Lanksčios hidraulinės žarnos prie pat kieti besiūliai vamzdžiai naudojami kiekvienoje hidraulinėje skysčių perdavimo sistemoje. Didelis jų privalumas – lankstumas, leidžiantis plačias montavimo ir išdėstymo galimybes net ir sunkiai pasiekiamose vietose. Pažeidimo, gedimo ar nuotėkio atveju šias žarnas galima lengvai pakeisti nauju modeliu pagal konkrečią specifikaciją.

Žarna pagaminta remiantis North-Fighter hidraulinės žarnos pagrindu ir atitinka EN 853 2SN standartus. patraukli kaina. Tai idealus sprendimas hidraulinėms sistemoms, kurių darbinis slėgis ne didesnis kaip 330 barų.

Žarnos specifikacijos:

vidinis skersmuo: 10 mm, 3/8', brūkšnys: -06

išorinis skersmuo: 18 mm

vidinis sluoksnis: sintetinė guma

armatūra: 2 plieninės vielos pynės

išorinis sluoksnis: sintetinė guma

darbinis slėgis: 330 bar

plyšimo slėgis: 1320 bar

lenkimo spindulys: 130 mm

temperatūros diapazonas: -40°C +100°C

standartas: EN 853 2SN

Kabelis iš abiejų pusių su DKOL tiesiais metriniais gnybtais, vienas su vidiniu sriegiu M18x1,5 12L (veržlė), kitas su išoriniu sriegiu M18x1,5 12L

Kabelio specifikacijos:

ilgis L - 1600 mm

gnybtas 1: DKOL90 M18x1,5 12L

2 gnybtas: CEL M18x1,5 12L

Kituose aukcionuose siūlomi kabeliai: 300, 400, 500, 600, 700, 750, 800, 900, 1000, 1100, 1200, 1250,0,0,250,0,0 000 , 3 500, 4000, 4500, 5000, 6000, 7000, 8000, 9000, 10000, 12500, 15000, 17500, 20000, 25000, 20000, 25000, 304000 50000 mm.

Galime pagaminti bet kokią žarną Reikalingas dydis!

Visos mūsų hidraulinės žarnos yra išvalomos atitinkamame gamybos etape, todėl vartotojas gali būti tikras, kad gaminys yra paruoštas montavimui ir ilgalaikiam naudojimui! Kad būtų galima nustatyti nurodyto žarnos matmens srauto vertę, naudokite atitinkamą lentelę (žr. toliau).

Duomenys parenkami atsižvelgiant į vamzdžio tipą:

slėgio (tiekimo) linija

siurbimo arba grąžinimo linija

Norint nustatyti tinkamą hidraulinės žarnos skersmenį, jums reikia liniuotės, vieno galo iš kurių taikoma srauto vertei (kairioji liniuotė), kita – srauto greičio vertei (dešinė liniuotė), priklausomai nuo kabelio pritaikymo vietos.

Srauto greičio linijose yra verčių diapazonai, kurie priklauso nuo individualių savybių sistemos parametrai.

Norint nustatyti geriausius parametrus, reikia pasirinkti vidutinę vertę iš tam tikro diapazono, suapvalinant kabelio matmenį iki viso dydžio virš indikacijos.

Projektuodami ir pasirinkdami tam tikros sistemos laidus, taip pat turite mokėti atkreipkite dėmesį į:

galų pasukimo kampas, jis naudojamas esant šių tipų žarnoms: alkūnė: alkūnė, akis: akis, alkūnė-akis

tinkamo galo tipo parinkimas, atsižvelgiant į vietą ir darbinę padėtį žarna

žarnos lenkimo spindulio pasirinkimas

montuojant vengiant žarnos sukimosi, nes ji gali anksčiau susidėvėti

tinkama žarnos apsauga nuo priešlaikinio nusidėvėjimo.

Siūlome daug įvairių hidraulinių jungiamųjų detalių ir žarnų. Jei neradote jus dominančio sprendimo arba ieškote pagal užsakymą pagamintos prekės, jį rasite čia!

Prekė detaliau

Prekės ženklas Other (Hydrad)

Kodas 15013798322786

Būklė Nauja

Charakteristikos

Gamintojas: Other (Hydrad)
Detalės numeris: BK10/2-1600

Specifinė nuoroda

MPN: BK10/2-1600
