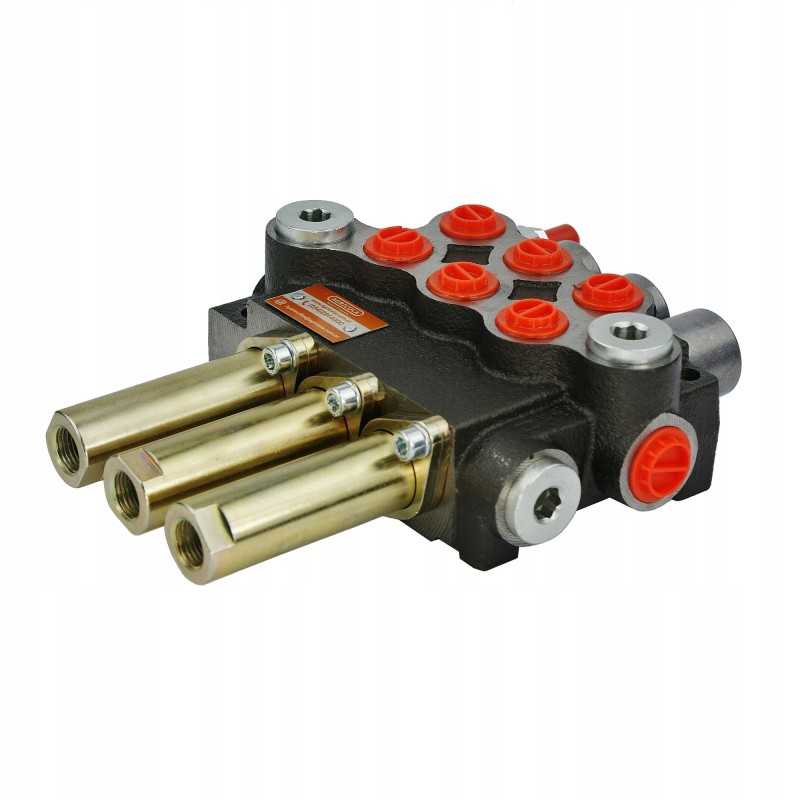

Hydro 3s 40l 3xa1 skirstytuvas badestnost linijoms

Kodas 15012762326613

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

TRIJŲ SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40, VALDOMAS KABELIAIS IR VAIRAŠTUKU ARBA SVIRTINE Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 03P40 A1A1A1 GV1, simbolis: 1.10.30.0p3>Taikymas> :

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, krautuvai HDS, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Jis naudojamas visur, kur dėl saugumo, geresnio valdymo patogumo ar reikia palaikyti švarą, reikia sumontuoti skirstytuvą už kabinos. Kabinoje lieka tik valdymo blokas, pvz., vairasvirtė, kuri laidais prijungta prie skirstytuvo.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l /min. Valdymo pavyzdys: trys dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visos trijų padėčių slankikliai (1 - 0 - 2), ant spyruoklės, t.y. jie grįžta į neutralią padėtį, kai atleidžiame vairasvirtę arba svirtį. Neutralioje padėtyje alyva patenka į perpildymą, o po to siurblys atleidžiamas.

Rekomenduojama jį valdyti dviem būdais:

viena vairasvirtė ir viena svirtis ant troso.

trys svirtys ant laido

Dešinėje pusėje siūlomo skirstytuvo hidraulinė schema:

Prijungimas:

Tiekimas iš siurblys (P1, P2): BSP 1/2' vidinis sriegis '

Grįžimas į baką (T1, T2): BSP 1/2 vidinis sriegis''

Sekcijos (A1) , A2, A3, B1, B2, B3): BSP vidinis sriegis 3/8''

Serijos jungtis (N): BSP vidinis sriegis 1/2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas nustatytas gamykloje iki 180 bar ± 30 barų.

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min

Komplektus tiksliam slėgio matavimui rasite skyriuje Manometrai – rinkinių matavimas

AGRICOLA rekomenduojami alyvos tipai:

Skiestesnė aukštos kokybės alyva : LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Svarbu!!!

Svirtis valdomas skirstytuvas įdėtas į pakuotę, kabelių tvirtinimo rinkiniai siunčiami palaidi toje pačioje pakuotėje.

Norint pritaikyti skirstytuvą valdymui kabeliu, reikia atsukti korpusus su svirtimi ir į jų vietą prisukti kabelių komplektus. Montavimas labai paprastas ir nereikalauja pažangių įrankių.

Sumontavus kabelių komplektus, korpusai su svirtimis lieka kliento žinioje.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012762326613

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.30.030

Specifinė nuoroda

MPN: A1.10.30.030
