Hidraulinės žarnos kabelis arba dn12 m22 d 300 275 bar

Kodas 15013420266308

Prekės ženklas Other (Hydrad)

Aprašymas
Prekė detaliau

Aprašymas

Hidraulinis vamzdis su kilpa ir varžtu AO 12/2 M22x1,5, 2 pynimai (2SN), 275 Bar, L-300 mm Lankstūs hidrauliniai vamzdžiai šalia standžių besiūlių vamzdžių yra naudojami kiekvienoje galios hidraulinėje skysčių perdavimo sistemoje. Didelis jų privalumas – lankstumas, leidžiantis plačias montavimo ir išdėstymo galimybes net ir sunkiai pasiekiamose vietose. Pažeidimo, gedimo ar nuotėkio atveju šias žarnas galima lengvai pakeisti nauju modeliu pagal konkrečią specifikaciją.

Žarna pagaminta remiantis EN 853 standartus atitinkančia hidrauline žarna. Tai idealus sprendimas hidraulinės sistemos, kurių darbinis slėgis ne didesnis kaip 275 barai.

Žarnos specifikacijos:

vidinis skersmuo: 12,5 mm, 1/2', brūkšnys: -08

išorinis skersmuo: 21,2 mm

vidinis sluoksnis: sintetinė guma

armatūra: 2 plieninės vielos pynimai

išorinis sluoksnis: sintetinė guma

darbinis slėgis: 275 barai

plyšimo slėgis: 1100 barų

lenkimo spindulys: 180 mm

temperatūros diapazonas: -40°C +100°C

standartas: EN 853 2SN

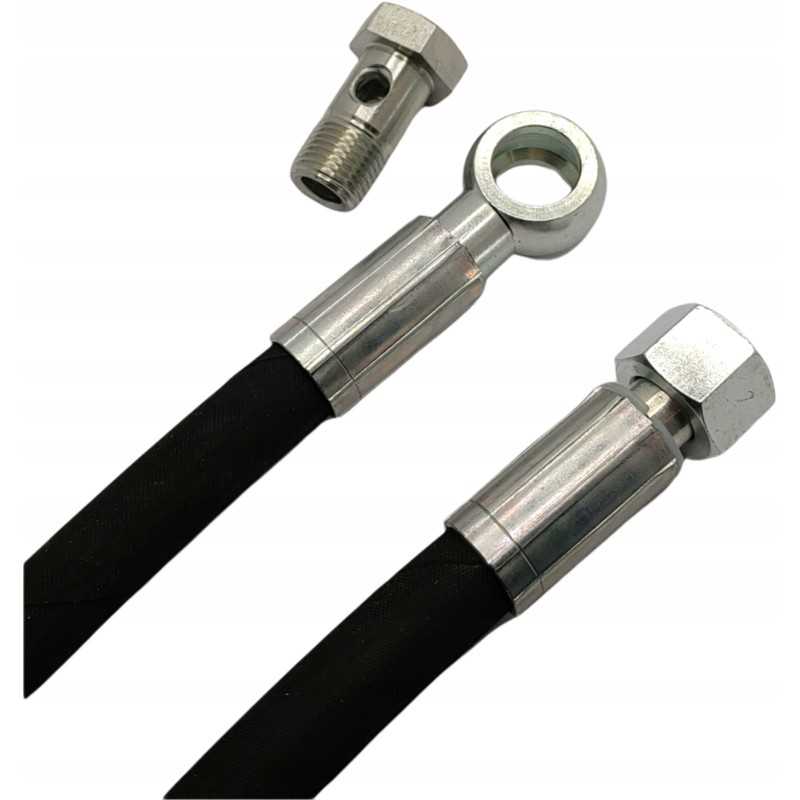

Kabelis su tiesiu DKOL metriniu antgaliu su M22x1.5 vidiniu sriegiu vienoje pusėje, 15L (veržle) kitoje pusėje, žiediniu gnybtu su fi22 skyle ir perpildymo varžtu su M22x1.5 sriegiu

Kabelio specifikacijos:

ilgis L – 300 mm

1 gnybtas: DKOL M22x1.5 15L

2 gnybtas: RNM M22 + varžtas M22x1.5

Kituose aukcionuose siūlomi kabeliai: 300, 400, 500, 600, 700, 750, 800, 900, 1000, 120,125,1 1500, 2000, 2500, 3000, 3500, 4000, 45 00, 5000, 6000, 7000, 8000, 9000 ir 10 000 mm.

Galime pagaminti bet kokio reikiamo dydžio hidraulinę žarną!

atitinkamą gamybos etapą, todėl vartotojas gali būti tikras, kad gaminys bus paruoštas montavimui ir ilgai eksploatuojamas! Norėdami nustatyti tam tikro žarnos matmens srauto vertę, turite naudoti atitinkamą lentelę (žr. toliau).

Duomenys yra parenkama atsižvelgiant į vamzdžio tipą:

slėgio (tiekimo) linija

siurbimo arba grąžinimo linija

Atitinkamam hidraulinės žarnos skersmeniui nustatyti būtina liniuotė, kurios vieną galą taikome srauto vertei (kairioji linija), kita nuo srauto greičio vertės (dešinė linija), atsižvelgiant į vietą, kurioje naudojamas kabelis.

Srauto greičio linijose yra verčių diapazonai, kurie priklauso nuo individualių sistemos savybių.

Norėdami nustatyti geriausius parametrus, kurių jums reikia norėdami pasirinkti vidutinę vertę iš tam tikro diapazono, suapvalindami vamzdžio matmenis iki viso dydžio virš indikacijos.

Projektuodami ir pasirinkdami vamzdžius tam tikrai sistemai, taip pat turite atkreipti dėmesį į:

galų posūkio kampą, tai naudojamas esant šių tipų vamzdžiams: alkūnė: alkūnė, ąsa: ąsa, alkūninė kilpa

tinkamo jungties tipo parinkimas atsižvelgiant į žarnos vietą ir darbinę padėtį

žarnos lenkimo spindulio pasirinkimas

vengimas žarnos sukimas montavimo metu, dėl ko ji gali per anksti nusidėvėti

tinkama žarnos apsauga nuo ankstyvo nusidėvėjimo.

Siūlome įvairių tipų jungiamųjų detalių ir hidraulinių žarnų. Jei neradote jus dominančio sprendimo arba ieškote pagal užsakymą pagamintos prekės, ją rasite čia!Mūsų kabeliai gaminami pagal gautą užsakymą!

Užsakytų gaminių grąžinimas galimas iš anksto sutikus iki š.m. pardavėjas. Priešingu atveju grąžinama 50% prekės vertės!

Prekė detaliau

Prekės ženklas Other (Hydrad)

Kodas 15013420266308

Būklė Nauja

Charakteristikos

Gamintojas: Other (Hydrad)
Detalės numeris: AO12/2-1250

Specifinė nuoroda

MPN: AO12/2-1250
