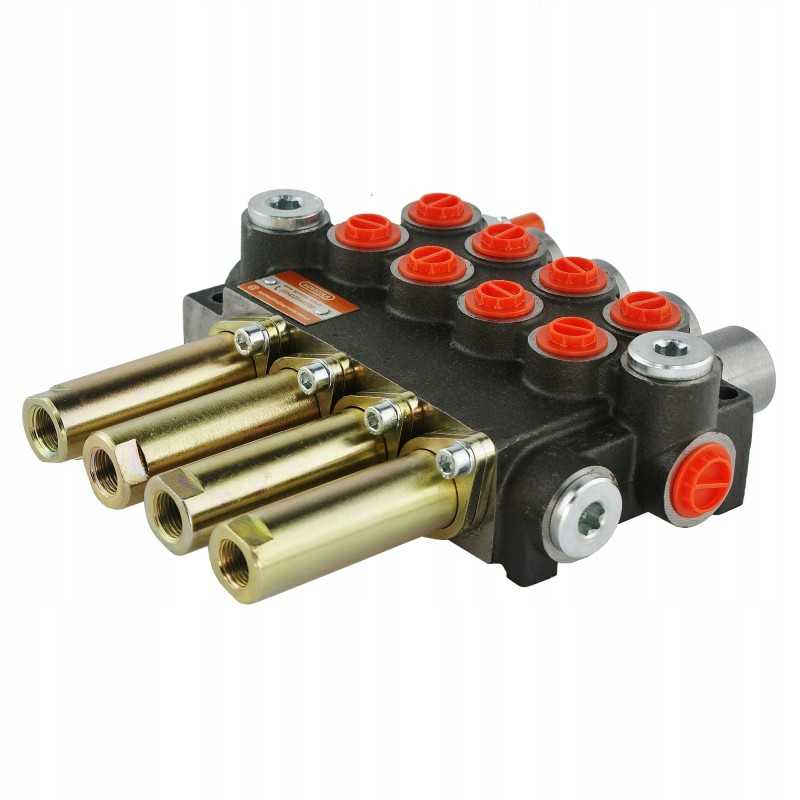

Hydro 4s 40l 4xa1 skirstytuvas badestnost linijoms

Kodas 15012762370045

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40, VALDYMAS KABELIAIS IR VAIRAŠTE AR SVIRTINE Gamyba:

Originalus prekės ženklo „Badestnost Bulgaria“ gaminys, gamintojo simbolis: 04P40 A1A1A1A1 GV1, simbolis: 1.10.0p40>Taikymas 30. :

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, krautuvai HDS, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Jis naudojamas visur, kur dėl saugumo, geresnio valdymo patogumo ar reikia palaikyti švarą, reikia sumontuoti skirstytuvą už kabinos. Kabinoje lieka tik valdymo blokas, pvz., vairasvirtė, kuri laidais prijungta prie skirstytuvo.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l /min. Valdymo pavyzdys: keturi dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visi trijų padėčių slankikliai (1 - 0 - 2), ant spyruoklės, t.y. jie grįžta į neutralią padėtį, kai atleidžiame vairasvirtę arba svirtį. Neutralioje padėtyje alyva patenka į perpildymą, o siurblys atleidžiamas.

Rekomenduojama jį valdyti trimis būdais:

dviem vairasvirtėmis

viena vairasvirtė ir dvi laido svirtys

keturios svirtys ant troso

Dešinėje pusėje yra siūlomo skirstytuvo hidraulinė schema:

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1/2'' vidinis sriegis

Sekcijos (A1, A2, A3, A4, B1, B2, B3, B4): BSP vidinis sriegis 3/8''

Serijos jungtis (N): BSP vidinis sriegis 1 /2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti tinkamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

Rekomenduojami alyvos tipai AGRICOLA:

Skiedesnis, aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Svarbu!!!

Į pakuotę įdedamas skirstytuvas su svirties valdymu, toje pačioje pakuotėje palaidi siunčiami komplektai laidams prisukti.

Norint pritaikyti skirstytuvą valdyti kabelius, reikia atsukti korpusus su svirtimi ir į savo vietą prisukite trosų komplektus. Montavimas labai paprastas ir nereikalauja pažangių įrankių.

Sumontavus kabelių komplektus, korpusai su svirtimis lieka kliento žinioje.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012762370045

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: 1/10/30/040
Produkto svoris su vienetine pakuote: 5.5 kg

Specifinė nuoroda

MPN: 1/10/30/040
