Išvertimo cilindro st 3 580 l 430 6t montavimas

Kodas 15012710178944

Prekės ženklas Skraw-Met

Aprašymas
Prekė detaliau

Aprašymas

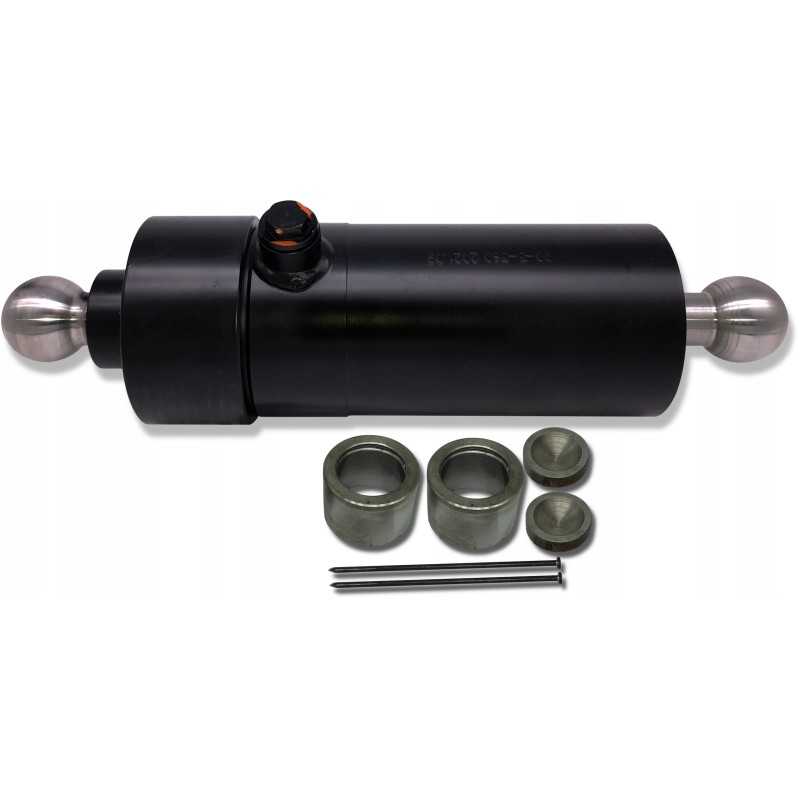

Hidraulinis cilindras 580 su dviem tvirtinimais ir dviem lizdais vokiškoms priekaboms HL, HW, IFA 6011, 8011 SKRAW-MET KODAS: [7649] Simbolis: ST-3 580 + Apsauga___________________________________________________________________

Verta žinoti renkantis

Pavaros tiekėjas Nuotraukos ir nuotraukos rodo tik pavarų išorinę išvaizdą. Svarbiausi elementai, kurie ilgą laiką turi įtakos pavaros kokybei ir tinkamam veikimui, yra paslėpti viduje (plombos, sandarinimo dėžė, stūmoklio strypas ir aukštos kokybės vamzdis). Visos mūsų pavaros užtikrina aukščiausią šių elementų kokybę. Pasirinkę prekę iš mūsų asortimento, jūs darote gerą ir protingą pasirinkimą.

Taip pat turime šiai pavarai lizdus (kuriuose yra ketaus įdėklai, kurie yra daug geresni už plastikinius) ir apsaugą. Pavara puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams. Jis gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir statybose.

Pagrindinė šios pavaros paskirtis yra HL/HW 8011 priekabos, kuriose dvi tokios pavaros leidžia apversti į šoną ir gali paversti iki 13-14T .

Taip pat naudojamas renovuojant ir gaminant panašias charakteristikas turinčias priekabas (pvz., HL 6011).

Lizduose yra ketaus įdėklai, daug geresni nei plastikiniai. Šiek tiek apie teleskopaiTeleskopines pavaras sudaro keli vienas po kito einantys segmentai - chromuotos cilindrinės rankovės. Tai leidžia gerokai išplėsti pavarą, palyginti su jos visu ilgiu, kai ji sulankstyta.

Teleskopai yra vieno veikimo pavaros. Prailginimas prasideda tiekiant hidraulinę alyvą esant slėgiui. Pavaros grąžinimą sukelia skirstytuvo veikimas, kuris atpalaiduoja slėgį iš sistemos – kritimas įvyksta dėl gravitacijos, dažniausiai veikiant apkrovos dėžės svoriui.

Siekiant išvengti žalos. prie movos apsaugos, kurią sukelia per didelis slėgis maksimaliame pavaros ištempime, apsauginis įtaisas (lynas, hidraulinis arba elektrinis uždarymo vožtuvas).

Gerai parinkta pavara, esanti korpuso centre užtikrina krovinių dėžės pasvirimo kampą nuo 40 iki 45 laipsnių.

Priklausomai nuo vežamo krovinio tipo, šį kampą galite pasirinkti patys – gali būti naudinga toliau pateikta lentelė:

TELESKOPINĖS VEIKLOS PASIRINKIMO LENTELĖ (REIKIAMOS LENTELĖ, REIKALINGAS PRIEKABA PAKREITI IKI NORIMO KAMPO°)

DP - atstumas tarp cilindro tvirtinimo ir priekabos vyrių [mm] (DP = 1/2 S )

a° – priekabos kėbulo pasvirimo kampas

C – pavaros eiga mm

S = DP*2

Techninės specifikacijos: Trigubas stūmoklio koto pratęsimas

Galvos (rutulio) skersmuo 50 mm

Visiškai ištiesto cilindro ilgis 1010 mm

Kulinatoriaus eiga 580 mm

< p/>Pavaros ilgis tuščiosios eigos būsenoje 430 mm

Tiekimo sriegis M22*1,5 vidinis

Išorinis pavaros plotis 110 mm

Alyvos poreikis: 3 litrai

Maksimalus darbinis slėgis: 160 barų

Paleidimo slėgis: 0,5 MPa

Maksimalus greitis. stūmoklio kotas: 0,5 m/s

Leidžiama aplinkos temperatūra: -40 ℃ iki +60 ℃

Leidžiama alyvos temperatūra: -15 ℃ iki +80 ℃

Sandarinimo tipas: srieginis, įsukamas į vamzdį

Stūmoklio strypas: chromuotas

Skysčio tipas: hidraulinė alyva mineralinės alyvos pagrindu

Prekė detaliau

Prekės ženklas Skraw-Met

Kodas 15012710178944

Būklė Nauja

Charakteristikos

Gamintojas: Skraw-Met
Detalės numeris: ST-3.580.M40-00+Z+GASD

Specifinė nuoroda

MPN: ST-3.580.M40-00+Z+GASD
