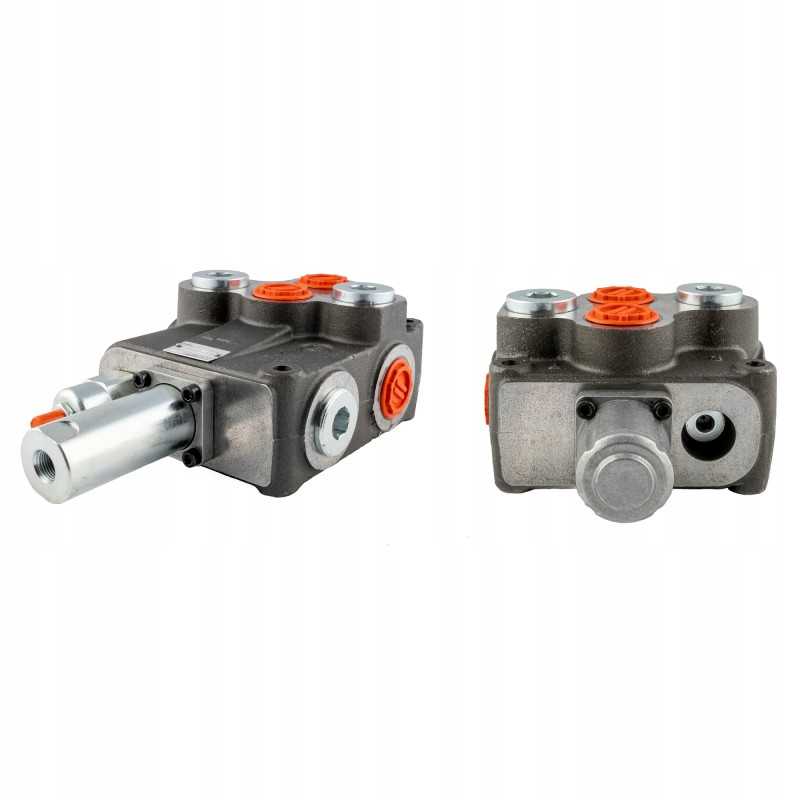

Hydro 1s 120l a1 skirstytuvas badestnost linijoms

Kodas 15012762370274

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKIRSTYTUVAS P120, KABELIS ARBA KABELIU VALDYMAS Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 01P120 A1 GV1, simbolis: 1.10.31.110

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Jis naudojamas visur, kur dėl saugumo, geresnio valdymo patogumo ar būtinybės palaikyti švarą, skirstytuvą reikia įrengti ne salone. Kabinoje lieka tik valdymo blokas, kuris laidu prijungtas prie skirstytuvo.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 120 l/min. Valdymo pavyzdys: dvigubo veikimo pavara.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Trijų padėčių slankiklis ( 1 - 0) - 2), ant spyruoklės, t. y. ji grįžta į neutralią padėtį, kai laidas yra laisvas. Neutralioje padėtyje alyva patenka į perpildymą, o po to siurblys atleidžiamas.

Rekomenduojame valdyti specialią svirtį (1 - 0 - 2) su korpusu, skirtą kabeliui prijungti:

0 padėtis neutrali (svirtis nustatyta vertikaliai) pavaros stūmoklio strypas stovi – alyva patenka į perpildymą.

1 darbo padėtis (svirtis nustatyta į įstrižą padėtį į priekį) pavaros mechanizmo stūmoklio kotas išsitraukia.

2 darbinė padėtis (svirtis nustatyta įstrižai atgal), pavaros stūmoklio strypas atsitraukia.

Dešinėje yra siūlomo skirstytuvo hidraulinė schema:< p>

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1 '' vidinis sriegis

Sekcijos (A, B): BSP 1'' vidinis sriegis

Serijos jungtis (N): vidinis sriegis M36x1,5

Kabelis jungtis:

Vamzdžio vidinis sriegis: M16x1,5

Vidinis slankiklio antgalio sriegis: M6x1,5

Slėgio diapazonas:

Didžiausias tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 180 barų ± 30 barų.

Rekomenduojame patikrinti ir nustatyti reikiamą slėgį prieš pradedant.

Galimybė reguliuoti pačiam, pilnas apsisukimo keitimas 30bar.

Rekomenduojami alyvos tipai AGRICOLA:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki + 80 C

Svarbu!!!

Svirtis valdomas skirstytuvas įdedamas į pakuotę, komplektas kabeliui prisukti siunčiamas laisvai toje pačioje pakuotėje.

Norint pritaikyti skirstytuvą valdyti laidą, būtina atsukti korpusą su svirtimi ir į jo vietą prisukite kabelių komplektą. Montavimas labai paprastas ir nereikalauja pažangių įrankių.

Sumontavus kabelių komplektą, korpusas su svirtimi lieka kliento žinioje.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012762370274

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.31.110

Specifinė nuoroda

MPN: A1.10.31.110
