Platintojas hydr 2s 40l a1k16 joy badestnost

Kodas 15012761611768

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

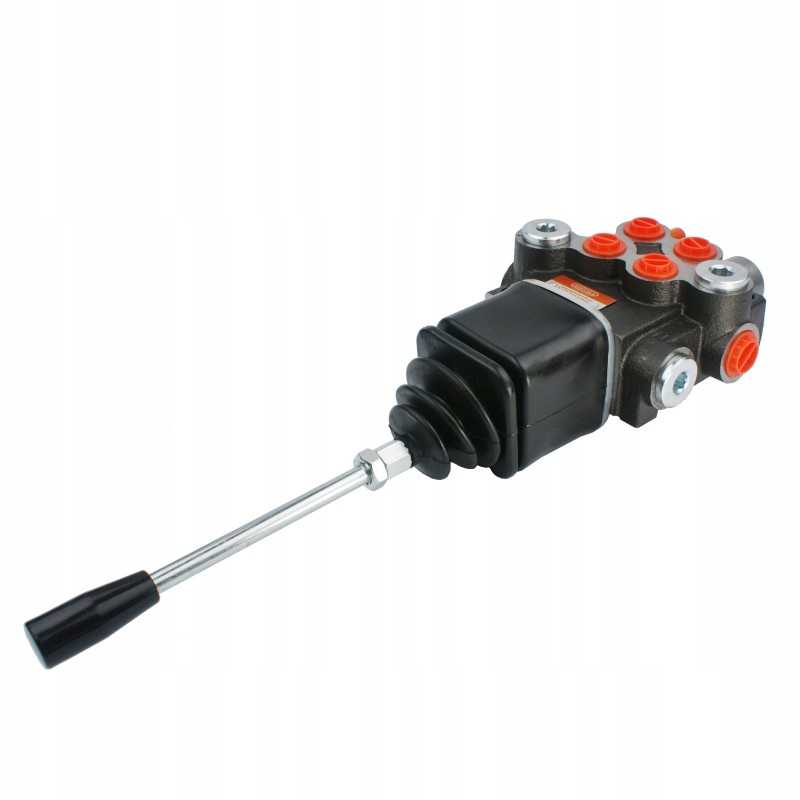

2 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40 SU VIENA plūduriuojančia SEKCIJA, VALDOMAS PASTATYTA JOYSTIC Gamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 02P40 A1K16+JOY, simbolis : 1.10.00.029.2

< Mr />Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

platintojas yra pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Plaukiojantis skyrius, taip pat žinomas kaip laisvas srautas, naudojamas, be kita ko, sniego valytuvams arba TUR frontaliniams krautuvams. Tai sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose. Apsaugo nuo pažeidimų, kurie tiesiogiai liečiasi su žeme, pvz., plūgo ašmenys.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: dvi dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Šešių padėčių vairasvirtė (1 - 2 - 0 - 3 - 4 - 5), ant spyruoklės, t. y. ji pati grįžta į vertikalę:

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai), abiejų pavarų stūmoklių kotai yra nejudantys – alyva eina į perpildymą.

< p/>1 darbo padėtis (vairasvirtės svirtis nustatyta įstrižinėje į priekį) pirmosios pavaros stūmoklio strypas išsitiesia.

2 padėtis plūduriuoja su skląstis (svirtis nustatyta maksimalioje priekinėje padėtyje) pirmosios pavaros stūmoklio strypas veikia laisvai, išsikiša, veikiamas veikiančių jėgų laisvai įsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta atgal įstrižai padėtis), pirmosios pavaros stūmoklio kotas atsitraukia.

4 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į kairę), antrosios pavaros stūmoklio kotas išsitraukia.

5 darbinė padėtis (vairasvirtės svirtis nustatyta įstrižai į dešinę), antrojo pavaros mechanizmo stūmoklio strypas atsitraukia.

Dešinėje siūlomo skirstytuvo hidraulinė schema:

Jungtis:

Tiekimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grįžti į baką (T1, T2) : BSP 1/2'' vidinis sriegis

Sekcijos (A1, A2, B1, B2): BSP 3/8'' vidinis sriegis

Serijos jungtis (N): vidinis sriegis BSP 1/2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti tinkamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnai apsisukti 30bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012761611768

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.029.40
Produkto svoris su vienetine pakuote: 6 kg

Specifinė nuoroda

MPN: A1.10.00.029.40
