Pilnas cilindro hidraulinės pavaros eiga 520 d35

Kodas 15011513163186

Prekės ženklas SM-G

Aprašymas
Prekė detaliau

Aprašymas

Hidraulinis cilindras lenkiškas CILINDRAS PRIEKABAS stūmoklis D-35 SU LIZDOMIS SKRAW MET kodas: [7194] Gamintojas: SM-G (SKRAW MET GROUP) Simbolis: ST-2.520-00 D-35SKRAW-MET yra ilgametė lyderė gamyboje pavaros. Patirties dėka jis naudoja tik sustiprintus lenkiškos kilmės sandariklius, kurie užtikrina aukščiausią kokybę rinkoje ir patikimumą metų metus!

Kituose mūsų aukcionuose rasite sustiprintus tarpiklius kaip šios pavaros remonto komplektą.

Vieno veikimo hidraulinis cilindras su tvirtinimo komplektu, lizdu ir lizdo apsauga. Hidraulinis cilindras puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams.

Pagrindinė šio cilindro paskirtis yra D- 35 priekaba, kurioje du tokie cilindrai leidžia apversti į šoną.

Taip pat naudojamas panašių charakteristikų priekabų (pvz., D-47) atnaujinimui ir gamybai.

Gali būti naudojamas žemės ūkis, sodininkystė, miškininkystė ir statyba.

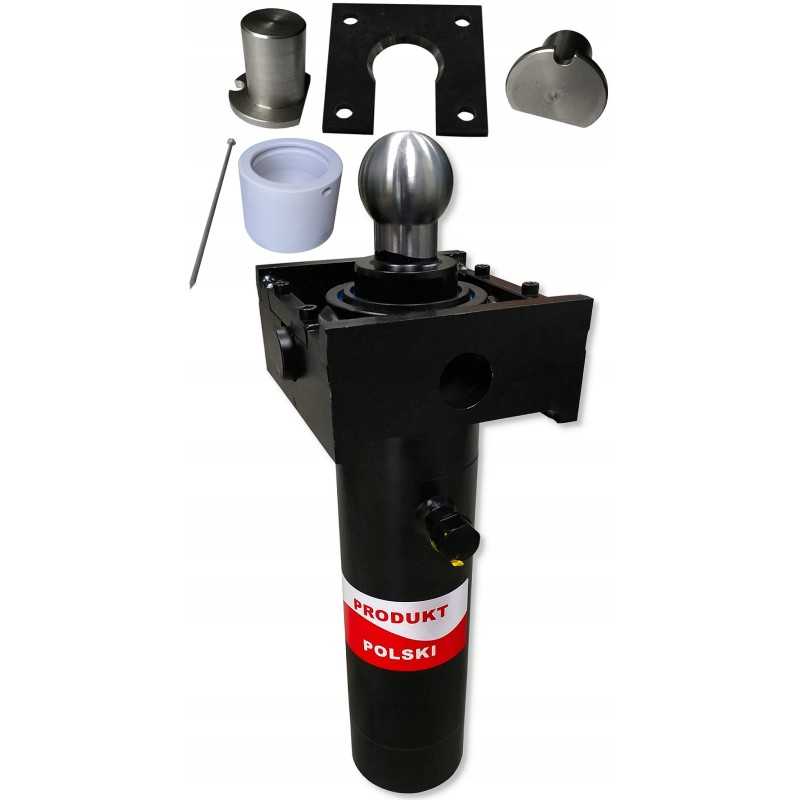

Komplektą sudaro: Hidraulinis cilindras

Culinator pakaba (lopšys),

Du kaiščiai

Pavaros mechanizmo lizdas

Sėdynės apsauga

Žodis apie teleskopusTeleskopiniai cilindrai susideda iš kelių nuosekliai besitęsiančių segmentų – chromuotų cilindrinių movų. Tai leidžia gerokai išplėsti pavarą, palyginti su jos visu ilgiu, kai ji sulankstyta.

Teleskopai yra vieno veikimo pavaros. Prailginimas prasideda tiekiant hidraulinę alyvą esant slėgiui. Pavaros grąžinimą sukelia skirstytuvo veikimas, kuris atpalaiduoja slėgį iš sistemos – kritimas įvyksta dėl gravitacijos, dažniausiai veikiant apkrovos dėžės svoriui.

Siekiant išvengti žalos. prie movos apsaugos, kurią sukelia per didelis slėgis maksimaliame pavaros ištempime, apsauginis įtaisas (lynas, hidraulinis arba elektrinis uždarymo vožtuvas).

Gerai parinkta pavara, esanti korpuso centre užtikrina krovinių dėžės pasvirimo kampą nuo 40 iki 45 laipsnių.

Priklausomai nuo vežamo krovinio tipo, šį kampą galite pasirinkti patys – gali būti naudinga toliau pateikta lentelė:

TELESKOPINĖS VEIKLOS PASIRINKIMO LENTELĖ (REIKIAMOS LENTELĖ, REIKALINGAS PRIEKABAI PAKREITI IKI NORIMO KAMPO)

DP – atstumas tarp cilindro tvirtinimo ir priekabos vyrių [mm] (DP = 1/2 S)< p>

a° – priekabos kėbulo pasvirimo kampas

C – pavaros eiga mm

S = DP*2

< p/>T – stūmimo jėga

BAR – slėgis

Techninės specifikacijos: pakopų skaičius: du

Cilindro ilgis sulankstytas 437 mm,

Stūmoklio eiga 520 mm,

Bendras cilindro ilgis po išskleidimo 957 mm,

Pirmojo stūmoklio koto skersmuo 60 mm,

< p/>Skersmuo antrojo stūmoklio koto 75 mm,

Išorinis cilindro skersmuo 95 mm,

Hidraulinė jungtis M22*1,5

Maks. greitis. stūmoklio strypas: 0,5 m/s

Pradinis slėgis: 0,5 MPa

Maksimalus darbinis slėgis: 160 bar

Alyvos poreikis: 2L

Leidžiamas aplinkos temperatūra nuo -40 ℃ iki +60 ℃

Leidžiama alyvos temperatūra nuo -15 ℃ iki +80 ℃

Tipus: srieginis įsukamas į vamzdį

Stūmoklio strypas: chromuotas

Skysčio tipas: mineralinės alyvos pagrindu pagaminta hidraulinė alyva

________________________________________________

Lošys viduje: 135 mm x 122 mm

Lošys išorėje: 159 mm x 146 mm

Prekė detaliau

Prekės ženklas SM-G

Kodas 15011513163186

Būklė Nauja

Charakteristikos

Gamintojas: SM-G
Detalės numeris: ST-2.520-004122
Atsarginių dalių numeriai: 7005150001

Specifinė nuoroda

MPN: ST-2.520-004122
